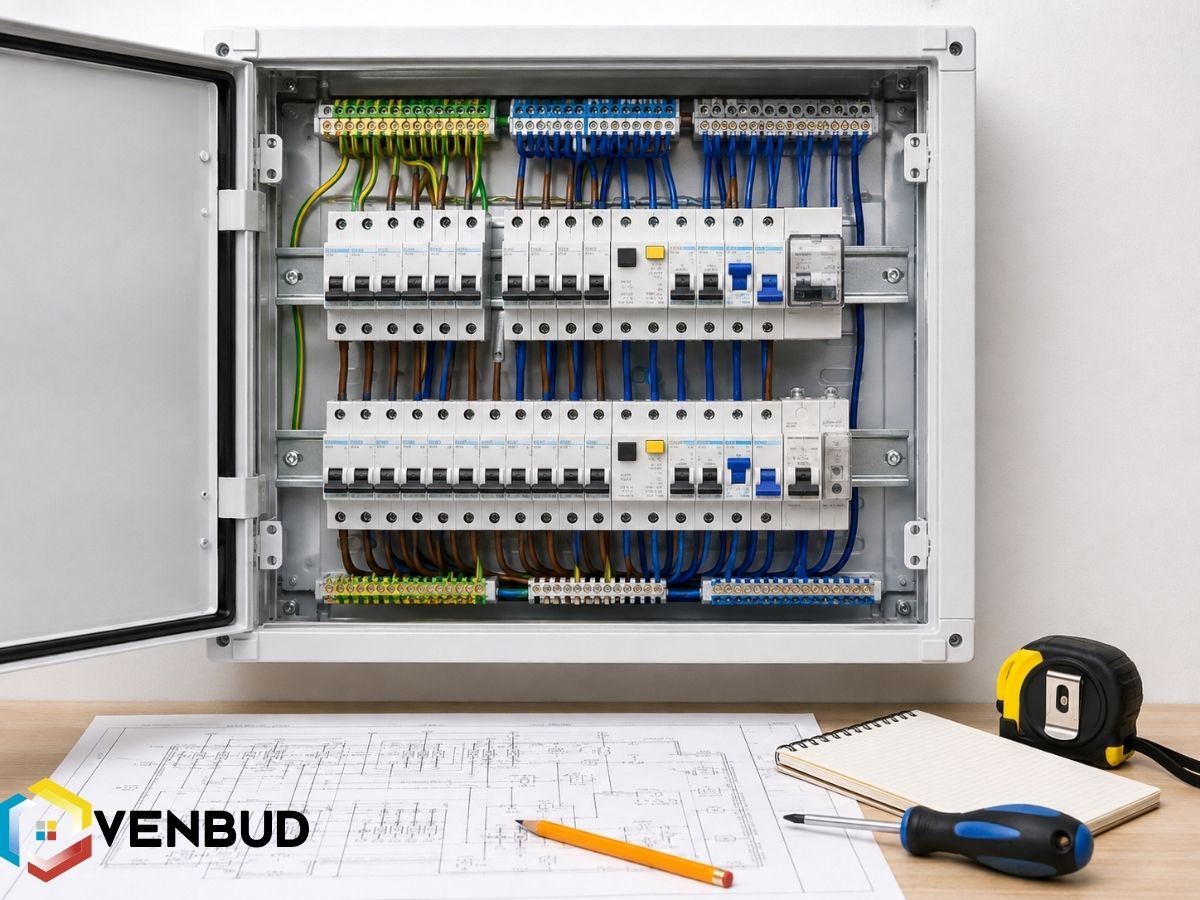

Як вибрати розподільчий щит: практичний гід від розрахунку модулів до комплектації

Зміст статті

З чого насправді починається вибір розподільчого щита

Вибір електрощита не варто починати з питання «12, 24 чи 36 модулів?». Спочатку потрібно зрозуміти, яке обладнання буде встановлено всередині, скільки електричних груп передбачено та в яких умовах працюватиме щит.

Правильна послідовність проста: спочатку формується схема електромережі, потім визначається склад автоматики, підраховується необхідна кількість DIN-модулів із резервом — і тільки після цього вибирається розподільчий щит.

До покупки бажано знати хоча б такі вихідні дані:

кількість окремих електричних груп;
які автомати, ПЗВ, дифавтомати, реле та інші пристрої планується встановити;
однофазний чи трифазний ввід;
чи потрібно розміщувати в корпусі електролічильник;
місце встановлення — квартира, будинок, гараж, майстерня, технічне приміщення;
прихована чи відкрита проводка;
чи планується розширення електромережі.

Не варто визначати місткість щита тільки за площею житла. Дві квартири по 70 м² можуть мати абсолютно різні електромережі. В одній буде мінімальний набір побутової техніки, в іншій — електрична варильна поверхня, бойлер, тепла підлога, декілька кондиціонерів, окремі кухонні лінії та резервне живлення.

Головний принцип: корпус підбирають під електричну схему, а не електричну схему під уже куплений корпус.

Що знаходиться всередині електрощита і як це впливає на його розмір

Кількість електричних груп ще не показує, скільки місця знадобиться всередині щита. Значення має конкретна апаратура та її модульна ширина.

У сучасному електрощиті можуть встановлюватися:

автоматичні вимикачі для захисту окремих ліній;
ПЗВ;
диференційні автомати;
реле контролю напруги;
модульні контактори;
перемикачі, таймери, імпульсні реле та інша автоматика;
N та PE клеми;
сполучні шини та гребінки.

Пристрій	Типова ширина	Примітка
Однополюсний автомат	часто 1 модуль	Перевіряється конкретна модель
Двополюсний автомат	часто 2 модулі	Залежить від серії
Триполюсний автомат	часто 3 модулі	Залежить від конструкції
ПЗВ	2 або більше	Однофазні та трифазні моделі відрізняються
Дифавтомат	1–2 або більше	Є компактні та стандартні виконання
Реле напруги	1–3 або більше	Залежить від моделі
Модульний контактор	1–3 або більше	Залежить від кількості полюсів і серії

Тому «12 пристроїв» зовсім не означає «12 модулів». Наприклад, вісім однополюсних автоматів, два двомодульних ПЗВ та двомодульне реле вже займають 14 DIN-місць.

Крім самої DIN-рейки всередині потрібне місце для провідників, клем та з'єднань. Тому два корпуси на однакову кількість модулів можуть помітно відрізнятися за зручністю монтажу.

Як правильно розрахувати кількість модулів і запас

DIN-модуль — це стандартне посадочне місце шириною приблизно 18 мм. Для вибору корпусу потрібно порахувати сумарну ширину всього обладнання.

Практичний алгоритм:

Скласти список усіх пристроїв, які точно будуть встановлені.
Знайти модульну ширину кожної конкретної моделі.
Помножити ширину на кількість однакових пристроїв.
Підсумувати отримані значення.
Врахувати обладнання, яке вже заплановано на майбутнє.
Додати резерв.

Розглянемо умовний приклад:

Обладнання	Кількість	Ширина	Разом
Однополюсні автомати	8	1 модуль	8
ПЗВ	2	2 модулі	4
Реле напруги	1	2 модулі	2
Разом			14 модулів

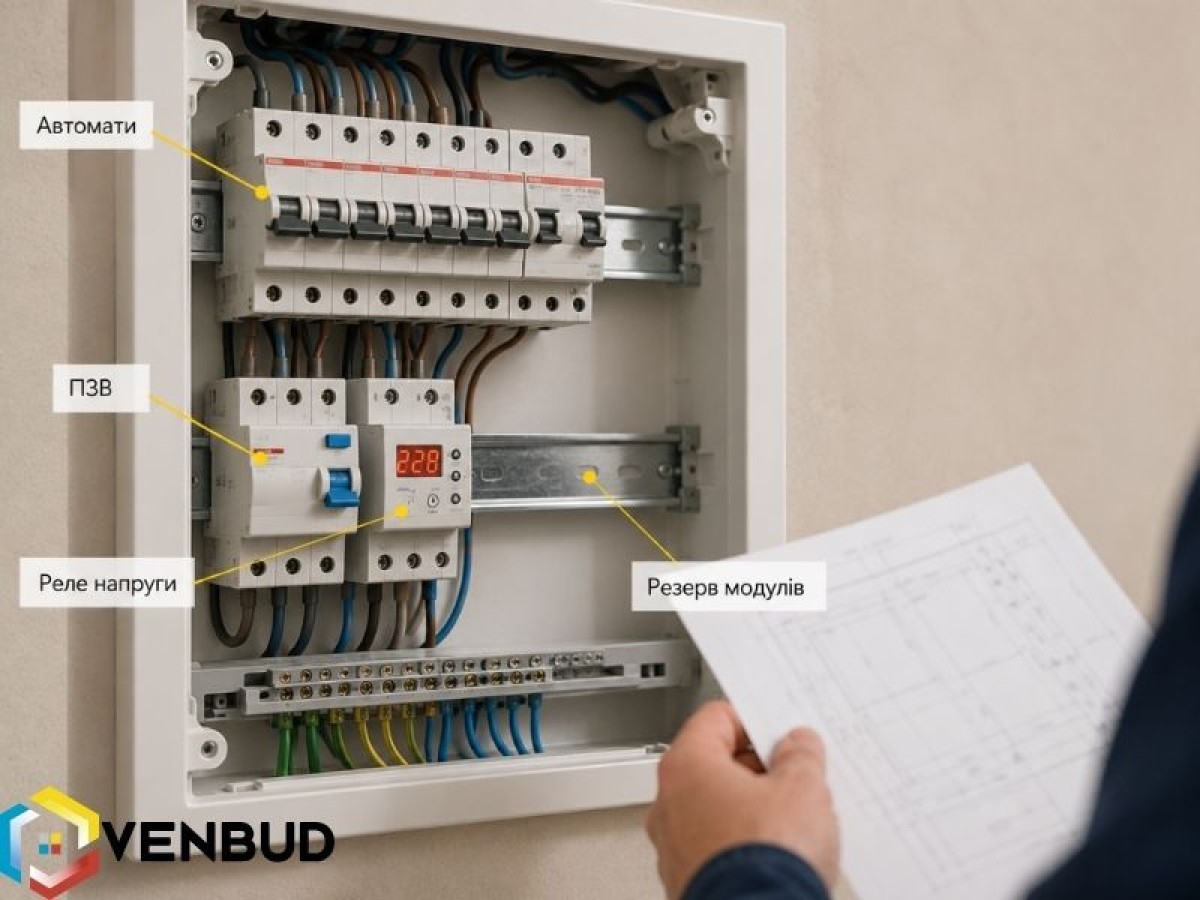

Розрахунок кількості модулів у розподільчому щиті

Корпус на 12 модулів уже не підходить. На 18 — обладнання поміститься і залишиться чотири вільні місця. Далі потрібно оцінити, чи достатньо цього запасу.

Як практичний орієнтир часто залишають приблизно 20–30% вільної місткості, якщо це дозволяють габарити щита. Це не універсальна нормативна вимога, а запас для майбутнього розвитку.

Важливо розрізняти заплановане обладнання та резерв. Якщо вже відомо, що через декілька місяців буде встановлено кондиціонер, бойлер або система резервного живлення, місце під відповідну автоматику потрібно рахувати одразу. Це ще не резерв.

Якщо розрахунок практично дорівнює місткості корпусу — наприклад, 23 модулі з 24 — це вагома причина перевірити наступний типорозмір.

Зайнято обладнанням	Корпус для розгляду	Приблизний резерв
8–9	12 модулів	3–4
13–14	18 модулів	4–5
18–20	24 модулі	4–6
26–28	36 модулів	8–10
35–38	48 модулів	10–13

Таблиця не замінює розрахунок електрощита. Вона показує логіку вибору типорозміру з резервом.

Кількість рядів та внутрішнє компонування щита

Після визначення приблизної місткості потрібно перевірити, як саме модулі розміщені всередині корпусу.

Наприклад, щит на 24 модулі часто має два ряди по 12, а 36-модульний — три по 12. Але конкретна компоновка залежить від серії та виробника.

Кількість рядів впливає одразу на декілька речей:

ширину та висоту корпусу;
можливість встановлення його в конкретній ніші;
розподіл обладнання на функціональні групи;
зручність прокладання провідників;
подальше обслуговування.

Наприклад, для великої кількості автоматики багаторядний корпус дозволяє логічно розділити обладнання: ввід і загальний захист, групові пристрої, керування або допоміжну автоматику.

Тому після розрахунку «потрібно 24 модулі» наступне питання повинно звучати не «який найдешевший щит на 24?», а «яка внутрішня компоновка буде зручною саме для моєї схеми?».

Вбудований чи накладний розподільчий щит

Спосіб монтажу потрібно вибирати відповідно до конструкції стіни та прокладання проводки, а не лише за зовнішнім виглядом.

Коли доречний вбудований щит

Вбудовані розподільчі щити встановлюються в підготовлену нішу. Після монтажу основна частина корпусу прихована в стіні.

Такий варіант зручний, коли:

проводка прокладається приховано;
ремонт ще дозволяє зробити необхідну нішу;
важливий акуратний зовнішній вигляд;
товщина та конструкція стіни дозволяють встановити корпус потрібної глибини.

Перед покупкою особливо важливо перевірити монтажні розміри. Великий багаторядний корпус може виявитися занадто глибоким для конкретної перегородки.

Коли практичніший накладний щит

Накладний електрощит встановлюється безпосередньо на поверхню стіни.

Його часто вибирають для:

відкритої проводки;
гаражів та майстерень;
технічних приміщень;
модернізації вже існуючої електромережі;
місць, де облаштування глибокої ніші недоцільне.

Накладний корпус сильніше виступає від стіни, зате його монтаж часто простіший і не вимагає складних будівельних робіт.

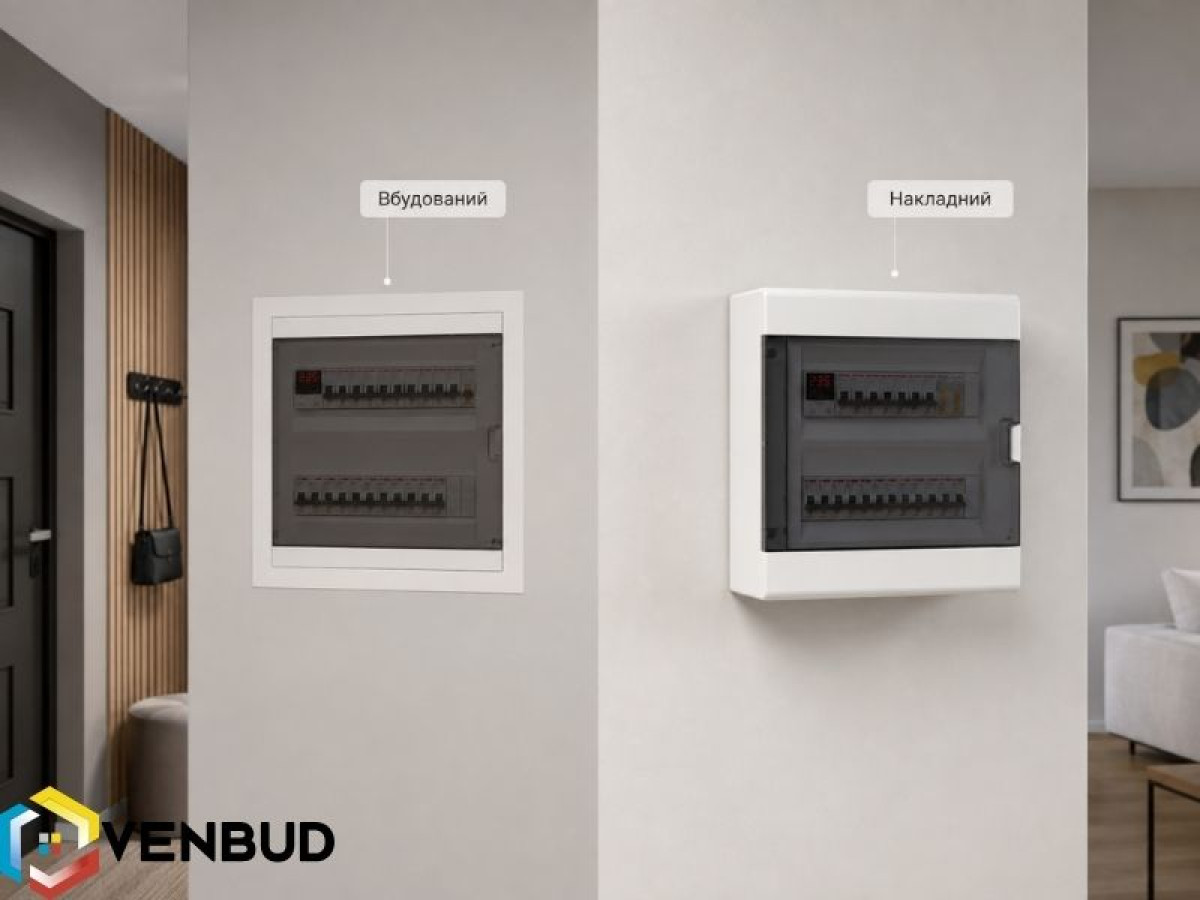

Вбудований і накладний розподільчі щити

Пластиковий чи металевий корпус

Матеріал корпусу потрібно вибирати за умовами експлуатації. Сам по собі метал не робить електрощит «професійнішим», а пластик — менш надійним.

Характеристика	Пластик	Метал
Маса	Менша	Більша
Корозія	Не іржавіє	Залежить від покриття та умов
Механічна жорсткість	Залежить від конструкції	Зазвичай вища
Типове застосування	Житлові та офісні приміщення	Технічні, господарські та комерційні об'єкти

Пластикові електрощити легкі, не схильні до корозії та випускаються у великій кількості побутових типорозмірів.

Метал має сенс там, де важлива підвищена механічна міцність: наприклад, у майстерні або технічному приміщенні. Для металевих оболонок монтаж також повинен враховувати вимоги до захисного заземлення корпусу.

Металеві розподільчі щити варто розглядати саме як конструктивну альтернативу, а не як автоматично «кращий» варіант.

Матеріал також не визначає захист від води та пилу. За це відповідає окрема характеристика — IP.

Як правильно вибрати ступінь захисту IP

Маркування IP складається з двох цифр. Перша характеризує захист від доступу до небезпечних частин та проникнення твердих сторонніх предметів, друга — захист від води.

IP	Тверді частинки	Вода
IP30	Предмети понад 2,5 мм	Спеціальний захист від води відсутній
IP31	Предмети понад 2,5 мм	Захист від вертикально падаючих крапель
IP40	Предмети понад 1 мм	Спеціальний захист від води відсутній
IP54	Захист від пилу в кількості, що може порушити нормальну роботу	Захист від бризок
IP65	Пилонепроникний корпус	Захист від водяних струменів

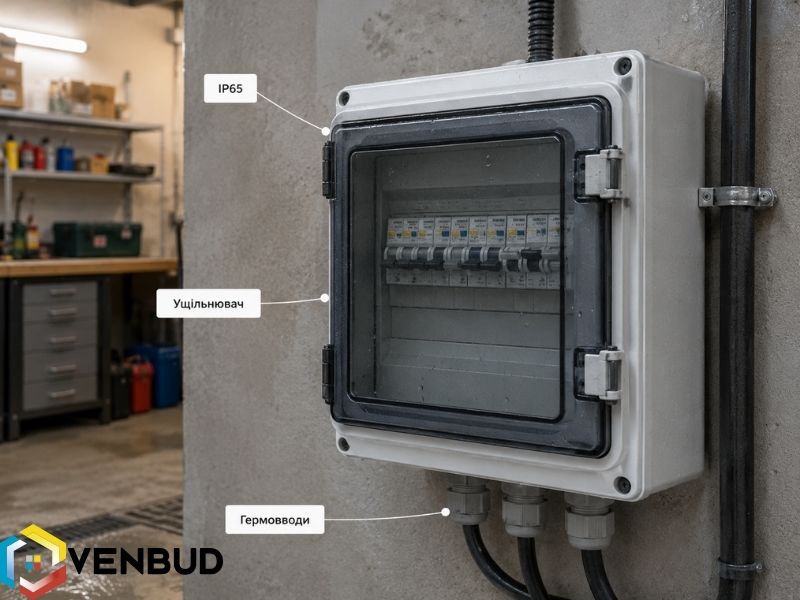

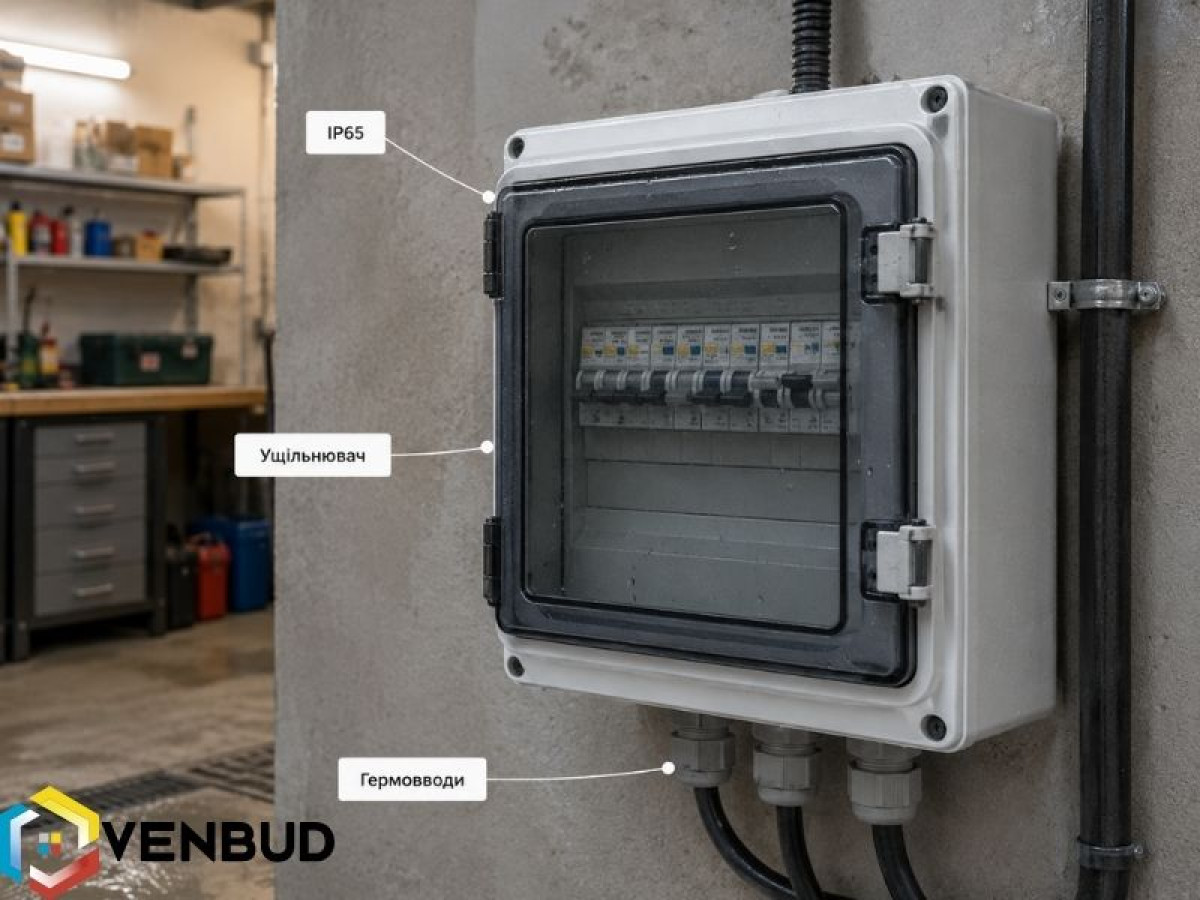

Розподільчий щит IP65 для вологих і запилених приміщень

Для сухої квартири немає необхідності автоматично шукати максимальний IP. А от у майстерні, гаражі чи іншому запиленому або вологому приміщенні вимоги можуть бути вищими.

Щити IP65 добре захищені від пилу та водяних струменів, але навіть IP65 ще не означає автоматичну придатність для встановлення просто неба.

Для зовнішнього монтажу додатково потрібно перевіряти:

допустимий температурний діапазон;
стійкість матеріалу до ультрафіолету;
умови прямого сонячного нагрівання;
конструкцію кабельних вводів;
ризик конденсату;
рекомендації виробника.

Тобто IP відповідає тільки за конкретні види проникнення всередину корпусу і не описує всі умови довготривалої експлуатації.

Як вибирати щит для квартири, приватного будинку та гаража

Після визначення технічних характеристик корисно подивитися на задачу з боку самого об'єкта. Тут важливий не готовий «розмір щита для квартири», а фактори, які найбільше впливають на вибір.

Об'єкт	Що особливо врахувати
Квартира	Кількість побутової техніки, окремих ліній, прихований монтаж, доступне місце
Приватний будинок	Більша кількість груп, зовнішні споживачі, насоси, ворота, котельня, резервне живлення
Гараж або майстерня	Пил, волога, механічний вплив, відкрита проводка, можливі трифазні споживачі
Комерційний об'єкт	Зонування мережі, доступ для обслуговування, можливість замикання корпусу, подальше розширення

Для квартири часто важливими є компактність та акуратний прихований монтаж. Але саме сучасна побутова техніка швидко збільшує кількість окремих електричних груп: варильна поверхня, духовка, бойлер, посудомийна машина, пральна машина, кондиціонери, тепла підлога.

Для приватного будинку потрібно дивитися значно далі поточного моменту. Пізніше можуть з'явитися ворота, свердловина, насосне обладнання, господарські будівлі, зовнішнє освітлення, генератор, інвертор, сонячна електростанція або зарядка автомобіля.

У гаражі або майстерні декоративність часто менш важлива за захист корпусу, механічну міцність, зручний накладний монтаж та відповідний IP.

Тому однакова кількість модулів ще не означає, що один і той самий щит однаково добре підійде для всіх трьох об'єктів.

Щит під електролічильник: коли потрібен спеціальний корпус

Якщо всередині потрібно встановити електролічильник, звичайного боксу під DIN-автомати може бути недостатньо.

Щити під лічильник мають конструкцію, яка передбачає місце для самого приладу обліку та, залежно від моделі, додаткової автоматики.

Перед вибором потрібно перевірити:

однофазний або трифазний лічильник;
габарити конкретного приладу обліку;
скільки місця залишається під DIN-обладнання;
вбудований чи накладний монтаж;
ступінь захисту корпусу;
можливість пломбування та вимоги оператора системи розподілу.

Не варто купувати корпус під лічильник лише за написом «12 модулів». Ці 12 місць можуть стосуватися саме DIN-рейки, тоді як значну частину самого корпуса займає електролічильник.

Силовий та мультимедійний щит — різні задачі

Роутер, оптичний термінал, Ethernet-комутатор, патч-панель та телевізійні розгалужувачі не є DIN-автоматикою. Їм потрібен інший внутрішній простір і спосіб кріплення.

Саме для таких систем існують мультимедійні та слабкострумові щити.

Якщо під час ремонту передбачається централізоване розведення Ethernet, телебачення або оптики, місце для такого корпуса краще визначити ще на етапі проєктування, а не після прокладання всіх кабелів.

Що перевірити в конкретній моделі щита перед покупкою

Коли тип, місткість та IP уже визначені, залишається останній етап — перевірити характеристики конкретного корпуса. Саме тут часто виявляються відмінності між двома зовні схожими моделями.

Що перевірити	Чому це важливо
Зовнішні габарити	Корпус повинен фізично поміститися у вибраному місці
Монтажні розміри	Особливо важливі для вбудованих моделей
Глибина	Впливає на монтаж у перегородці та внутрішній простір
Кількість і розташування DIN-рейок	Визначає фактичне компонування автоматики
N та PE клеми	Потрібно знати, чи входять вони в комплект і скільки мають точок підключення
Кабельні вводи	Важливі для зручного заведення всіх груп кабелів
Дверцята	Прозорі або непрозорі, напрямок відкривання, можливість демонтажу
Замок	Може бути важливим у громадських та технічних приміщеннях
Комплектація	Однакові за розміром щити можуть мати різний комплект поставки
Ступінь IP	Повинен відповідати реальним умовам експлуатації

Особливо важливий внутрішній простір навколо DIN-рейок. Формально корпус може вміщувати потрібну кількість модулів, але при великій кількості проводів монтаж у дуже щільному корпусі буде значно складнішим.

Також перевіряйте комплектацію, а не припускайте її за фотографією. Клеми, заглушки, дверцята або інші елементи можуть входити до одного щита і купуватися окремо для іншого.

Типові помилки при виборі електрощита

1. Купувати корпус до складання схеми. У результаті автоматика підганяється під уже вибраний розмір.

2. Рахувати кількість автоматів замість DIN-модулів. ПЗВ, реле, контактори та інші пристрої легко збільшують потрібну місткість на десяток місць.

3. Не залишати резерв. Навіть невелике майбутнє розширення може вимагати заміни корпуса.

4. Включати відоме майбутнє обладнання в «резерв». Якщо вже запланований кондиціонер або інвертор, місце під його автоматику потрібно рахувати одразу.

5. Вибирати щит тільки за числом модулів. Потрібно враховувати ряди, габарити, глибину та внутрішнє компонування.

6. Не перевіряти монтажну глибину вбудованого корпуса. Особливо критично для тонких перегородок.

7. Вважати IP65 автоматично вуличним виконанням. IP не показує UV-стійкість чи температурний діапазон.

8. Вважати металевий корпус автоматично кращим. Матеріал потрібно вибирати відповідно до конкретних умов.

9. Не перевіряти кількість N/PE клем та комплектацію. DIN-місця можуть бути, а необхідних точок підключення — недостатньо.

10. Не передбачати місце для кабелів. Щит потрібно не тільки заповнити пристроями, а й якісно підключити.

Покроковий алгоритм: як вибрати розподільчий щит

Якщо звести всю статтю до практичної послідовності, вибір виглядає так:

Складіть перелік електричних груп.
Визначте обладнання, необхідне для їх захисту та керування.
Перевірте модульну ширину кожного пристрою.
Підрахуйте сумарну кількість DIN-модулів.
Додайте вже заплановане майбутнє обладнання.
Передбачте резерв для розвитку системи.
Виберіть кількість рядів і перевірте габарити корпуса.
Визначте спосіб монтажу: вбудований або накладний.
Виберіть матеріал корпуса відповідно до умов експлуатації.
Визначте необхідний IP.
Перевірте комплектацію: DIN-рейки, N/PE клеми, дверцята, вводи та інші елементи.
Переконайтеся, що щит буде доступний для обслуговування після завершення ремонту.

Якщо після проходження цих пунктів ви можете відповісти, скільки потрібно модулів, який монтаж, матеріал, IP і габарити, вибір конкретної моделі стає значно простішим.

Якщо ж ще на етапі підрахунку автоматики виникають сумніви щодо схеми, номіналів або захисту, цю частину краще погодити з кваліфікованим електриком до покупки корпуса.

Часті питання про вибір розподільчого щита

Як розрахувати кількість модулів в електрощиті?: Складіть список усіх модульних пристроїв, визначте фактичну ширину кожного, підсумуйте зайняті DIN-місця та додайте заплановане обладнання і резерв. Кількість пристроїв сама по собі не дорівнює кількості модулів.

Скільки вільних модулів варто залишити?: Універсальної норми для всіх об'єктів немає. Практичним орієнтиром часто є приблизно 20–30% резервної місткості, але для систем із великим потенціалом розширення запас може бути більшим.

Який щит вибрати для квартири?: Спочатку потрібно визначити кількість електричних груп та автоматики. При прихованій проводці часто використовують вбудований пластиковий корпус, але його місткість визначається схемою, а не площею квартири.

Що краще — пластиковий чи металевий електрощит?: Пластиковий корпус легший і не схильний до корозії. Металевий зазвичай має більшу механічну жорсткість. Вибір залежить від місця та умов встановлення.

Чи можна встановити щит IP65 на вулиці?: IP65 означає пилонепроникність і захист від водяних струменів, але не характеризує UV-стійкість, допустимі температури та інші фактори зовнішньої експлуатації. Потрібно перевіряти документацію конкретної моделі.

Що важливіше — кількість модулів чи кількість рядів?: Ці параметри вирішують різні задачі. Кількість модулів визначає загальну місткість, а кількість рядів — фізичне компонування обладнання, габарити корпуса та зручність монтажу.

Чи можна купити щит без запасу модулів?: Технічно можна, якщо все обладнання поміщається, але будь-яке подальше розширення стане складнішим. Для нового щита зазвичай практичніше залишити певний резерв.
