ПВС часто зустрічається у подовжувачах, мережевих шнурах, електроінструменті та підключенні побутового обладнання. Його головна особливість — гнучкі багатодротові мідні жили, завдяки яким провід зручно використовувати там, де кабель може згинатися або переміщуватися.
Але ПВС не варто вибирати лише за принципом «потрібен гнучкий провід». Важливо правильно визначити кількість жил, їх переріз, навантаження та спосіб експлуатації.
Що таке провід ПВС
ПВС — це гнучкий з'єднувальний провід із мідними багатодротовими жилами, ізольованими полімерним матеріалом і захищеними зовнішньою оболонкою. Саме багатодротова конструкція жил відрізняє його від багатьох кабелів для стаціонарного монтажу та забезпечує хорошу гнучкість.
ПВС використовують насамперед для підключення електричних приладів і обладнання до мережі, виготовлення подовжувачів, мережевих шнурів та інших з'єднань, де провід може періодично рухатися.
Як розшифровується ПВС
У практичному розшифруванні позначення ПВС читають так:
| Літера | Значення |
|---|---|
| П | провід |
| В | вінілова, тобто ПВХ ізоляція та оболонка |
| С | з'єднувальний |
Після позначення ПВС зазвичай вказують кількість жил і їхній переріз. Наприклад, ПВС 3×2,5 мм² має три жили, кожна номінальним перерізом 2,5 мм². У маркуванні 2×1,5 мм² відповідно йдеться про дві жили перерізом 1,5 мм².
Конструкція та основні характеристики ПВС
Струмопровідна жила ПВС складається з декількох тонких мідних дротинок. Така конструкція робить провід значно гнучкішим порівняно з однодротовою жилою аналогічного перерізу.
Кожна жила має власну ізоляцію, після чого ізольовані жили об'єднуються під спільною зовнішньою оболонкою. Конкретні характеристики — допустима напруга, температурний діапазон, радіус згину та інші параметри — потрібно перевіряти в технічній документації конкретного виробника, оскільки різні виконання ПВС можуть відрізнятися.
Кількість жил
Найчастіше використовують дво- і трижильний ПВС. Дві жили підходять для схем без окремого захисного провідника, а три жили дозволяють підключити фазний, нейтральний і захисний PE-провідник. Існують також чотири- та п'ятижильні варіанти для інших схем підключення.
Переріз жил
Переріз необхідно підбирати відповідно до струму, потужності обладнання та довжини проводу. Наприклад, ПВС 1,5 мм² і 2,5 мм² не є взаємозамінними лише через однакову кількість жил: допустиме навантаження для них відрізняється.
Де застосовують провід ПВС
Основне призначення ПВС — гнучке підключення електрообладнання. Його використовують у побуті, майстернях, на будівельних майданчиках та в інших місцях, де обладнання підключають до мережі за допомогою гнучкого проводу.
Типові приклади — подовжувачі, мережеві шнури, електроінструмент, насоси, побутова техніка та переносне обладнання. Якщо потрібно підібрати конкретну кількість жил і переріз, усі доступні варіанти зібрані у категорії провід ПВС.
Чи можна використовувати ПВС для стаціонарної проводки
ПВС насамперед є з'єднувальним гнучким проводом. Тому для стаціонарної електропроводки в будинку або квартирі зазвичай доцільніше використовувати кабель, конструкція якого розрахована саме на постійний монтаж.
Це особливо важливо для прихованих ліній, які після ремонту буде складно замінити. Для таких мереж тип кабелю, переріз, захист та спосіб прокладання потрібно визначати ще на етапі проєктування електропроводки.
Використовувати ПВС варто відповідно до призначення конкретного виробу та рекомендацій його виробника, а не лише тому, що він має потрібний переріз.

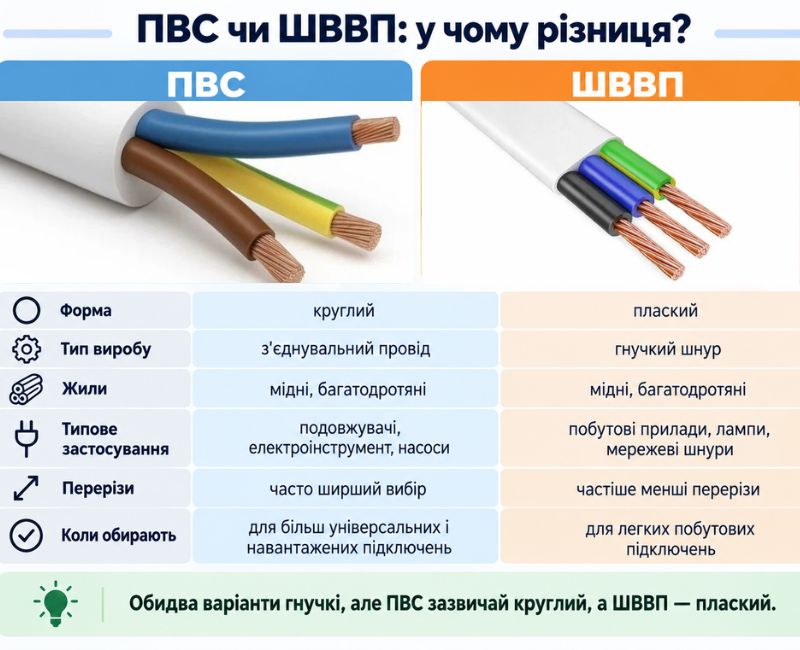

ПВС чи ШВВП: у чому різниця
ПВС і ШВВП об'єднує те, що обидва варіанти мають гнучкі багатодротові жили та застосовуються для підключення електроприладів. Але це не один і той самий провід.
| Параметр | ПВС | ШВВП |
|---|---|---|
| Форма | Переважно кругла | Плоска |
| Тип | З'єднувальний провід | Гнучкий шнур |
| Типове застосування | Подовжувачі, електроінструмент, обладнання | Мережеві шнури та підключення побутових приладів |
| Вибір перерізів | Як правило, ширший | Частіше використовується у менших перерізах |
Тому питання «ПВС чи ШВВП — що краще» не зовсім правильне. Вибирати потрібно не кращий провід взагалі, а варіант, який відповідає конкретному обладнанню, необхідному перерізу та умовам роботи.
ПВС чи ВВГ: що вибрати
ПВС і ВВГ мають різне основне призначення. ПВС цінують за гнучкість і використовують переважно для приєднання обладнання. Кабелі типу ВВГ частіше застосовують для стаціонарного електромонтажу.
Тому для подовжувача або рухомого підключення обладнання логічніше розглядати ПВС, а для постійної силової лінії в будівлі — відповідний силовий кабель, підібраний за умовами монтажу.
Не варто порівнювати їх лише за однаковим написом «3×2,5 мм²»: однакові кількість жил і переріз не означають однакове призначення та конструкцію.
Як правильно вибрати провід ПВС
Під час вибору потрібно послідовно визначити кілька параметрів:
- Кількість жил. Залежить від схеми підключення та необхідності захисного PE-провідника.
- Переріз. Підбирається за струмом і потужністю обладнання.
- Довжину. На довгих лініях потрібно враховувати падіння напруги.
- Умови експлуатації. Температура, рухливість проводу, спосіб прокладання та інші фактори мають відповідати характеристикам виробу.
- Виробника та технічні характеристики. Не варто орієнтуватися лише на напис марки та перерізу.
Яке навантаження витримує ПВС
Не існує одного значення потужності для всіх проводів ПВС. Допустиме навантаження залежить насамперед від перерізу жил, а також від довжини проводу та умов його експлуатації.
Наприклад, ПВС 3×1,5 і ПВС 3×2,5 мають однакову кількість жил, але різний переріз, тому їхня допустима струмова нагрузка відрізняється. Детальніше про співвідношення перерізу, струму та потужності ми розібрали у матеріалі яке навантаження витримує кабель.
Короткі відповіді на запитання про ПВС
- Що таке ПВС?
- ПВС — гнучкий з'єднувальний провід із мідними багатодротовими жилами, який використовують переважно для підключення електроприладів та обладнання.
- Як розшифровується ПВС?
- У практичному позначенні: П — провід, В — вінілова (ПВХ) ізоляція та оболонка, С — з'єднувальний.
- Що краще — ПВС чи ШВВП?
- Залежить від завдання. ПВС зазвичай вибирають для більш широкого спектра гнучких підключень і більших перерізів, тоді як ШВВП часто застосовують як плоский мережевий шнур для побутової техніки.
- ПВС чи ВВГ для проводки?
- Для стаціонарної електропроводки зазвичай використовують спеціально призначені силові кабелі. ПВС насамперед призначений для гнучкого приєднання обладнання.
- Як вибрати переріз ПВС?
- За струмом і потужністю споживача з урахуванням довжини проводу та умов його експлуатації.
