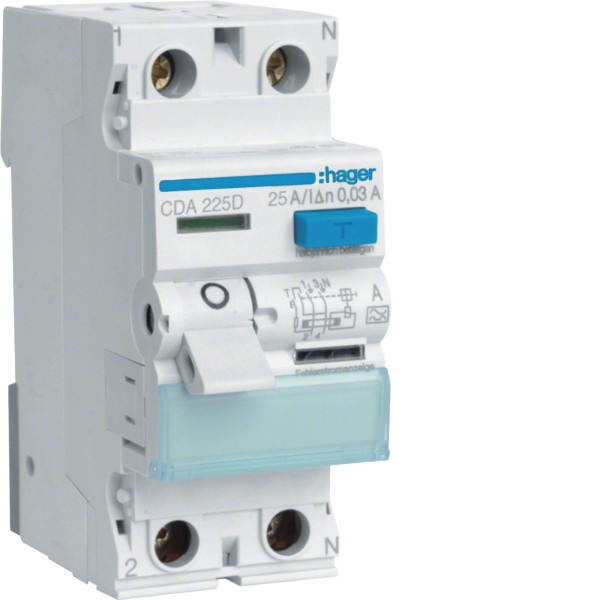

Устройство защитного отключения Hager 2P 6kA 25A 30mA CDA225D

Устройство защитного отключения Hager для безопасной эксплуатации электросети

Hager CDA225D — это двухполюсное УЗО (RCD), предназначенное для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных токами утечки. Номинальный ток 25A, чувствительность 30mA и отключающая способность 6kA обеспечивают эффективную работу в однофазных сетях переменного тока напряжением 230 В.

Модель относится к типу A, что означает корректную реакцию не только на переменный, но и на пульсирующий постоянный ток утечки. Это делает устройство актуальным для современных электросетей с подключением бытовой техники, электроники и оборудования с импульсными блоками питания.

Назначение и принцип работы УЗО 25A 30mA

Основная задача устройства защитного отключения — мгновенное размыкание электрической цепи при возникновении дифференциального тока, превышающего пороговое значение 30mA. Такой уровень чувствительности соответствует требованиям защиты человека от опасного поражения током при прямом или косвенном контакте.

УЗО отключает питание в случаях:

• повреждения изоляции кабеля или электропроводки;
• утечки тока через корпус электроприбора;
• прикосновения человека к токоведущим частям;
• нарушения работы оборудования с образованием опасного дифференциального тока.

Важно понимать, что устройство защитного отключения не защищает от перегрузки или короткого замыкания. Для комплексной защиты его необходимо устанавливать совместно с автоматическим выключателем соответствующего номинала.

Сферы применения Hager CDA225D

Двухполюсное УЗО 25A 30mA применяется в жилых, коммерческих и административных помещениях для защиты отдельных групп потребителей или всей линии питания.

Устройство целесообразно использовать для:

• розеточных групп в квартирах и частных домах;
• ванных комнат и кухонь с повышенной влажностью;
• подключения бойлеров, стиральных и посудомоечных машин;
• защиты электрических котлов и другого оборудования с электронным управлением.

Тип A особенно рекомендован для сетей, где используются стиральные машины, индукционные плиты, компьютерная техника и другие устройства с электронными модулями.

Технические особенности и преимущества

Hager CDA225D имеет номинальный ток 25 ампер, дифференциальный ток срабатывания 30 миллиампер, двухполюсное исполнение и отключающую способность 6 кА. Конструкция предусматривает монтаж на стандартную DIN-рейку в распределительном щите.

Среди основных преимуществ:

• Надежная защита человека от поражения электрическим током в бытовых сетях.
• Совместимость с современной техникой благодаря поддержке пульсирующих постоянных токов утечки.
• Оптимальный номинал 25A для отдельных групп потребителей средней нагрузки.
• Быстрое механическое срабатывание при возникновении опасной ситуации.
• Компактный модульный формат для установки в электрощит.

Тип A по сравнению с типом AC

В отличие от УЗО типа AC, которые реагируют только на переменный ток утечки, тип A обеспечивает более широкий спектр защиты. В современных электросетях с большим количеством электроники это принципиально важно, поскольку часть утечек имеет пульсирующий характер. Поэтому для квартир и домов с современной бытовой техникой выбор типа A является технически обоснованным.

Особенности монтажа и эксплуатационные ограничения

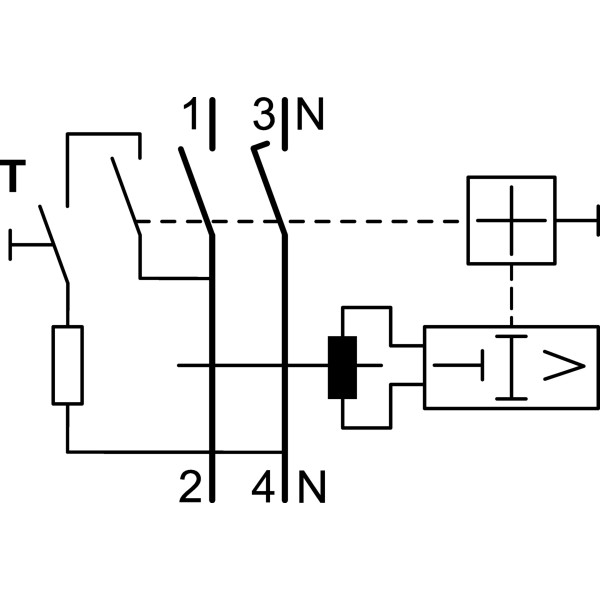

Установка выполняется в распределительном щите на DIN-рейку с соблюдением схемы подключения фазы и нуля. Рекомендуется монтаж квалифицированным электромонтажником с проверкой правильности подключения и тестированием кнопки проверки работоспособности.

Устройство не предназначено для защиты от перегрузки и короткого замыкания без дополнительного автоматического выключателя. Номинальный ток 25A не должен превышаться в процессе эксплуатации. Выбор УЗО должен осуществляться с учетом расчетной нагрузки и параметров электросети.
