Наконечник гильза TNSy Е16-12 16мм² зеленый

Наконечник для кабеля TNSy

Наконечник-гильза TNSy E16-12 предназначен для оконцевания гибких многопроволочных проводов сечением жилы 16 мм². Он используется при электромонтаже для подготовки проводника к подключению к контактным зажимам электрооборудования. Металлическая трубчатая часть наконечника объединяет отдельные проволоки жилы в компактный контактный участок.

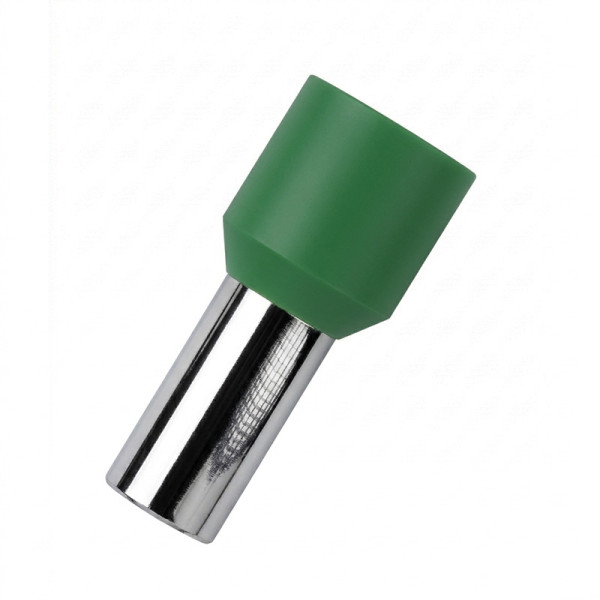

Конструкция изделия предусматривает медную гильзу с луженым покрытием и изоляционную манжету из ПВХ, не поддерживающего горение. Металлическая часть предназначена для контакта с проводником, а изоляционная манжета закрывает участок возле основания гильзы. Такое исполнение облегчает монтаж и помогает подготовить многопроволочную жилу к установке в зажимной механизм.

Для установки наконечника необходимо зачистить конец провода от изоляции, вставить жилу внутрь полой трубки и выполнить опрессовку специальным инструментом. Во время обжима гильза фиксирует пучок проволок, образуя единую контактную конструкцию. Это предотвращает распушение отдельных проволок при подключении проводника к зажиму.

Типоразмер E16-12 рассчитан на один провод сечением 16 мм². Длина контактной части составляет 12 мм, общая длина изделия — 22 мм. Зеленая изоляционная манжета позволяет визуально различать наконечник при выполнении монтажных работ и обслуживании электрических соединений.

Луженая медь используется для изготовления контактной гильзы и способствует защите металла от коррозии. Наконечник применяется для подготовки гибких многопроволочных проводников к подключению в электрических щитах, распределительных устройствах и другом оборудовании с соответствующими контактными зажимами. Изделие проходит добровольную сертификацию в соответствии с требованиями ДСТУ EN 60947-1:2017.

Технические характеристики

Применение

Наконечник TNSy E16-12 используют для оконцевания гибких многопроволочных проводов сечением 16 мм² перед подключением к клеммным блокам, автоматическим выключателям, наборным зажимам, розеткам и другим контактным зажимам электрооборудования. Он подходит для монтажа распределительных щитов, электрических линий и оборудования, в котором предусмотрено зажимное подключение проводников.
