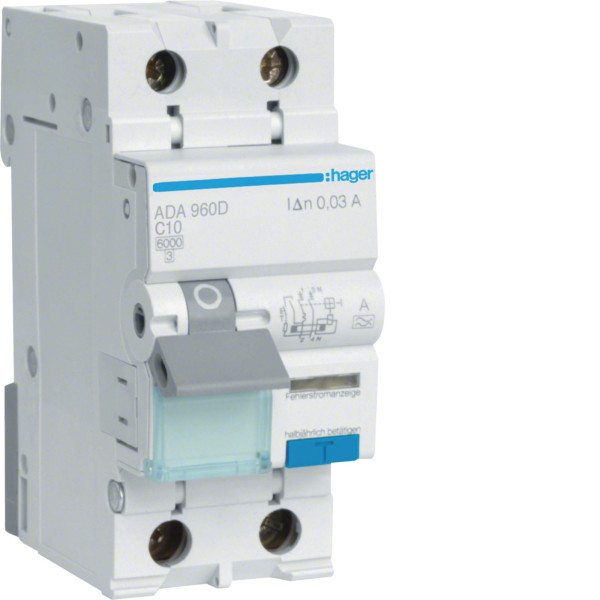

Автоматический дифференциальный выключатель Hager ADA960D 1P+N, 10A, C, 30mA, 6kA, A

Дифференциальный автоматический выключатель Hager - комплексная защита электросети

Дифавтомат Hager ADA906D сочетает функции автоматического выключателя и устройства защитного отключения в одном модуле. Устройство обеспечивает одновременную защиту от перегрузки, короткого замыкания и токов утечки, что делает его оптимальным решением для безопасной эксплуатации однофазных электрических сетей 230 В.

Модель рассчитана на номинальный ток 10 А, имеет характеристику срабатывания C, отключающую способность 6 кА и чувствительность к току утечки 30 мА. Тип A позволяет корректно реагировать не только на переменные синусоидальные, но и на пульсирующие постоянные токи утечки, что актуально для современной бытовой и электронной техники.

Назначение и принцип работы

Дифференциальный автомат 1P+N предназначен для установки в распределительных щитах жилых, коммерческих и административных объектов. Он контролирует ток в фазном и нулевом проводниках и мгновенно отключает линию при возникновении аварийной ситуации.

Защита, которую обеспечивает устройство

• защита от перегрузки электросети при превышении номинального тока 10 А;
• отключение при коротком замыкании с предельной отключающей способностью 6 кА;
• защита от поражения электрическим током при утечке 30 мА;
• реакция на пульсирующий постоянный ток утечки благодаря типу A.

Характеристика C означает, что выключатель оптимально подходит для линий с умеренными пусковыми токами, например, для освещения, отдельных групп розеток или маломощного оборудования.

Области применения

Дифференциальный автоматический выключатель целесообразно использовать в сетях с небольшой нагрузкой, где важны повышенная электробезопасность и стабильность работы.

• защита отдельных осветительных линий в квартирах и частных домах;
• подключение систем сигнализации, видеонаблюдения, серверного или сетевого оборудования;
• защита линий питания автоматики котлов, вентиляции или управляющих модулей;
• установка в щитках офисных помещений для индивидуальных групп потребителей.

Преимущества дифференциального автомата Hager ADA906D

Формат 1P+N обеспечивает одновременное отключение фазного и нулевого проводника, что повышает безопасность эксплуатации. Отключающая способность 6 кА позволяет использовать устройство в стандартных внутренних электросетях жилых зданий. Тип A обеспечивает корректную работу с современными импульсными блоками питания, бытовой электроникой и оборудованием с электронным управлением.

Комбинированное устройство занимает меньше места в электрощите по сравнению с отдельным автоматическим выключателем и УЗО, упрощает монтаж и уменьшает количество соединений, что положительно влияет на надежность контактов.

Особенности монтажа и ограничения

Монтаж осуществляется в распределительном щите на стандартную DIN-рейку. При выборе необходимо учитывать соответствие номинального тока 10 А фактической нагрузке линии. Превышение допустимого тока приведет к регулярным отключениям.

Устройство предназначено для однофазных сетей 230 В. Для трехфазных систем необходимо использовать соответствующие трех- или четырехполюсные модели. Отключающая способность 6 кА подходит для большинства бытовых и офисных сетей, однако в промышленных условиях с повышенным током короткого замыкания может потребоваться оборудование с более высоким показателем.
