Автоматический выключатель Eaton HL-C63/2 2P 63 А, характеристика C, 4,5 кА
Защита от перегрузки и короткого замыкания с двухполюсным автоматом Eaton HL 63 А

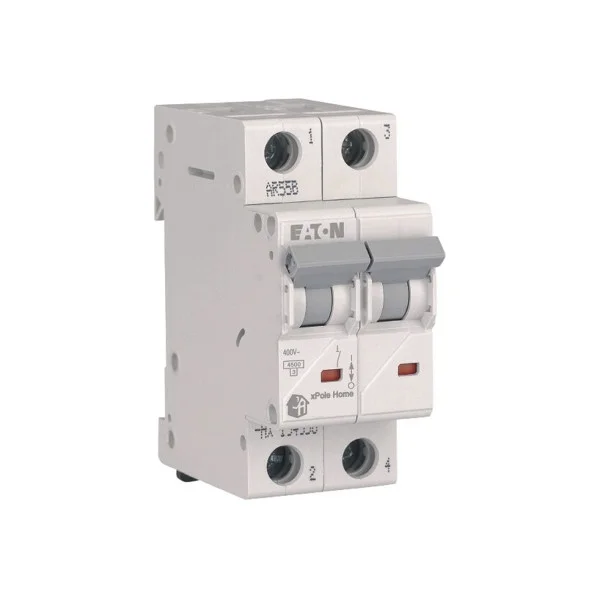

Eaton HL-C63/2 — модульный автоматический выключатель серии Eaton Moeller xPole Home (HL) для защиты электрических цепей от перегрузки и короткого замыкания. Выключатель имеет два защищённых полюса, характеристику срабатывания C и номинальный ток 63 А. По данным производителя, серия предназначена для жилых и небольших коммерческих объектов.
Номинальная отключающая способность по IEC/EN 60898-1 составляет 4,5 кА при 230 В и 400 В, номинальный ток — 63 А. Выключатель занимает 2 модуля (35,4 мм) на DIN-рейке и оснащён индикатором положения контактов.
Где применяется Eaton HL-C63/2
Автоматический выключатель устанавливается в распределительные щиты и защищает цепи переменного тока от перегрузки и токов короткого замыкания. Номинал выключателя подбирают в соответствии с сечением кабеля и нагрузкой защищаемой линии.
- Жилые объекты: защита цепей в квартирных и домовых распределительных щитах.
- Небольшие коммерческие объекты: защита линий в офисах, магазинах и подобных помещениях.
- Двухполюсные цепи: одновременная защита и отключение обоих полюсов цепи.
- Сети переменного тока: рабочее напряжение до 400 В, частота 50–60 Гц.
Технические характеристики Eaton HL-C63/2, 2P 63 А C
Основные параметры приведены в соответствии с техническими данными производителя Eaton.
| Характеристика | Значение |
|---|---|
| Производитель | Eaton |
| Серия | Eaton Moeller series xPole Home (HL) |
| Код модели | HL-C63/2 |
| Каталожный номер | 194777 |
| Тип | Модульный автоматический выключатель (MCB) |
| Функции | Защита от перегрузки и короткого замыкания |
| Количество полюсов | 2 (оба защищены) |
| Характеристика срабатывания | C |
| Номинальный ток In | 63 А |
| Номинальная отключающая способность Icn (IEC/EN 60898-1) | 4,5 кА при 230 В и 400 В |
| Класс токоограничения | 3 |
| Класс селективности | 3 |
| Род тока | Переменный (AC) |
| Номинальное рабочее напряжение Ue | до 400 В |
| Номинальное напряжение изоляции Ui | 440 В |
| Номинальное импульсное выдерживаемое напряжение Uimp | 4 кВ |
| Частота | 50–60 Гц |
| Категория перенапряжения / степень загрязнения | III / 3 |
| Направление питания | Двустороннее |
| Электрическая износостойкость | более 10 000 циклов |
| Механическая износостойкость | более 20 000 циклов |
| Зажимы (сверху и снизу) | Винтовые с прижимной пластиной |
| Сечение проводника (одно- и многопроволочного) | 1–25 мм² |
| Толщина шины | 0,8–2 мм |
| Момент затяжки | 2,4 Н·м |
| Монтаж | DIN-рейка (EN/IEC 60715), две позиции фиксации |
| Положение монтажа | Произвольное |
| Ширина | 35,4 мм (2 модуля, 17,7 мм на полюс) |
| Глубина / высота | 85 мм / 73 мм |
| Монтажная глубина | 65,5 мм |
| Индикатор положения контактов | Красный — включено, зелёный — выключено |
| Степень защиты | IP20 |
| Рабочая температура | от -25 до +55 °C |
| Масса | 0,24 кг |
| Соответствие | IEC/EN 60898-1, RoHS |
Преимущества автоматического выключателя Eaton HL
Eaton HL-C63/2 сочетает базовую защиту линий с удобством монтажа в стандартных распределительных щитах.
- Защита от перегрузки и КЗ. Выключатель отключает цепь при длительной перегрузке и токах короткого замыкания.
- Отключающая способность 4,5 кА. Номинальная отключающая способность по IEC/EN 60898-1 — 4,5 кА при 230 и 400 В.
- Два защищённых полюса. Оба полюса имеют защиту и отключаются одновременно.
- Индикатор положения контактов. Красный цвет — контакты замкнуты, зелёный — разомкнуты.
- Зажимы до 25 мм². Винтовые клеммы с прижимной пластиной принимают одно- и многопроволочные проводники сечением 1–25 мм², а также шину толщиной 0,8–2 мм.
- Двустороннее питание. Питание можно подводить как сверху, так и снизу.
- Дополнительные аксессуары. По данным производителя, выключатель совместим с вспомогательными аксессуарами серии.
Монтаж и подключение
Выключатель устанавливается на DIN-рейку по EN/IEC 60715 и имеет две позиции фиксации; положение монтажа — произвольное. Проводники подключаются к винтовым зажимам с моментом затяжки 2,4 Н·м. Производитель рекомендует соблюдать инструкцию по монтажу (IL019140ZU).
Номинальный ток 63 А не означает, что выключатель подходит для любой линии: номинал автомата выбирают с учётом сечения и способа прокладки кабеля, нагрузки и схемы электроустановки. Этот выбор должен выполнять электрик или проектировщик.
Особенности использования
Степень защиты выключателя — IP20, поэтому его устанавливают в распределительный щит или бокс. Рабочая температура окружающей среды — от -25 до +55 °C. По данным производителя, расчёт нагрева, стойкости к токам КЗ и электромагнитной совместимости щита в целом является ответственностью сборщика щита. Автоматический выключатель не защищает от поражения током утечки — для этого в электроустановке применяют УЗО или дифференциальные автоматы.
Заказать автоматический выключатель Eaton HL-C63/2 2P 63 А, характеристика C можно в интернет-магазине VENBUD. Выключатель поставляется поштучно.
Для чего используется автоматический выключатель Eaton HL-C63/2?
- Выключатель защищает электрическую цепь от перегрузки и короткого замыкания. По данным производителя, серия HL предназначена для жилых и небольших коммерческих объектов.
Что означает характеристика C в автомате Eaton HL?
- Это тип время-токовой характеристики по IEC/EN 60898-1: мгновенное (электромагнитное) срабатывание происходит при токе от 5 до 10 номинальных. Какая характеристика нужна для конкретной линии, определяет электрик с учётом нагрузки.
Что означает отключающая способность 4,5 кА?
- Это максимальный ток короткого замыкания, который выключатель способен безопасно отключить по IEC/EN 60898-1. Для Eaton HL-C63/2 он составляет 4,5 кА при напряжении 230 В и 400 В.
Подойдёт ли автомат на 63 А для моей линии?
- Это невозможно определить только по номиналу. Номинальный ток автомата выбирают с учётом сечения и способа прокладки кабеля, нагрузки и схемы электроустановки — решение должен принимать электрик или проектировщик.
Какое сечение провода можно подключить к клеммам Eaton HL-C63/2?
- Винтовые зажимы принимают одно- и многопроволочные проводники сечением от 1 до 25 мм², а также шину толщиной 0,8–2 мм. Момент затяжки — 2,4 Н·м.
Как понять, включён ли автомат Eaton HL?
- На корпусе есть индикатор положения контактов: красный цвет означает, что контакты замкнуты (включено), зелёный — разомкнуты (выключено).
Где можно устанавливать автомат Eaton HL-C63/2?
- Выключатель имеет степень защиты IP20 и устанавливается на DIN-рейку в распределительный щит или бокс. Допустимая рабочая температура — от -25 до +55 °C.
Защищает ли Eaton HL-C63/2 от поражения электрическим током?
- Нет. По данным производителя, функции выключателя — защита от перегрузки и короткого замыкания. Для защиты от токов утечки в электроустановке применяют УЗО или дифференциальные автоматы.
