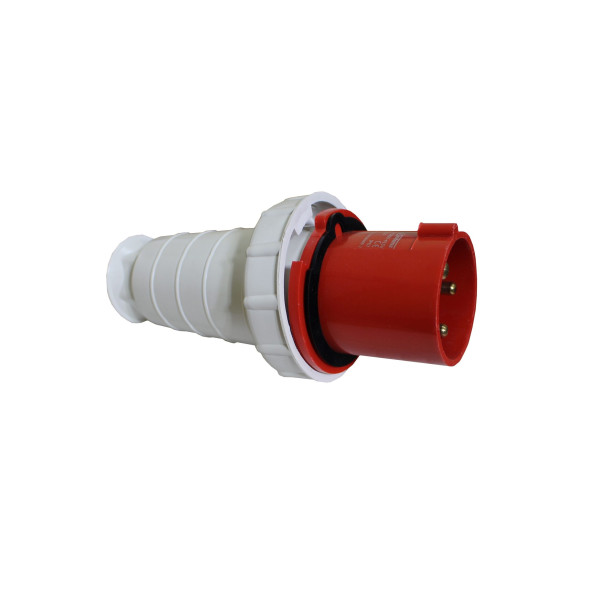

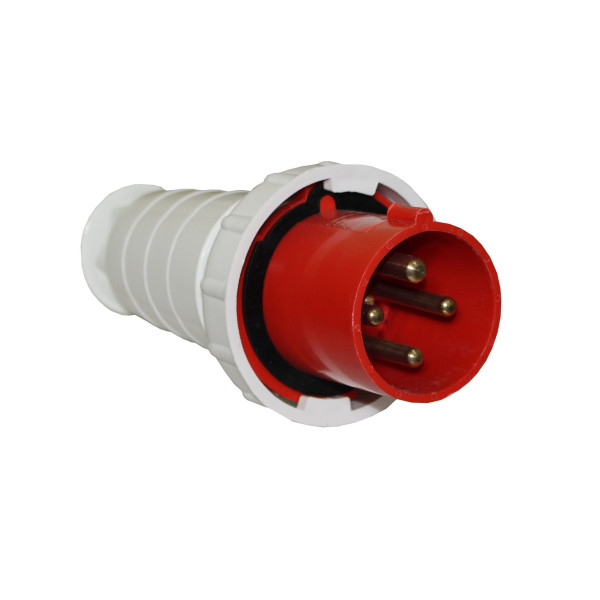

Вилка переносна TNSy 034 3Р+PЕ 63А 380В IP67

Переносна вилка TNSy 034 для трифазного підключення обладнання

Переносна вилка TNSy 034 3Р+PE 63А 380В IP67 призначена для підключення електрообладнання до трифазної мережі змінного струму. Виріб використовується під час монтажу переносних подовжувачів, живлення виробничого обладнання, електроінструменту, будівельної техніки, насосів, компресорів та іншого обладнання, що працює від мережі 380 В і потребує захисного заземлення.

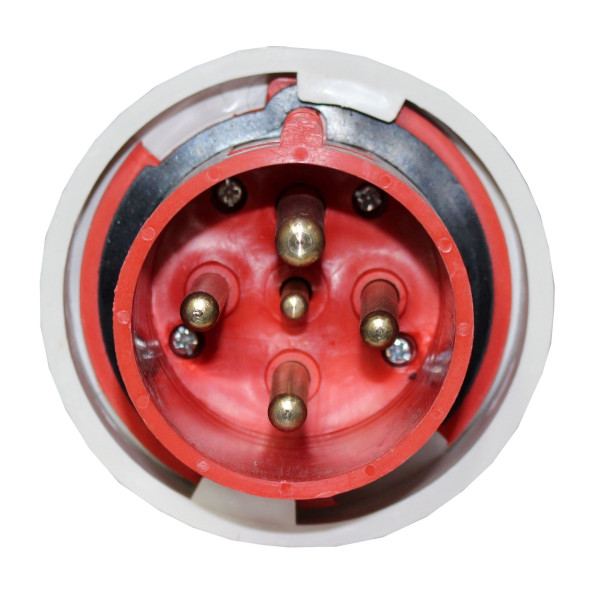

Конструкція вилки забезпечує швидке підключення кабелю та надійну фіксацію провідників усередині корпусу. Контактна група складається з трьох фазних контактів і контакту захисного заземлення (3Р+PE), що відповідає призначенню виробу для трифазних електричних мереж.

Особливості конструкції

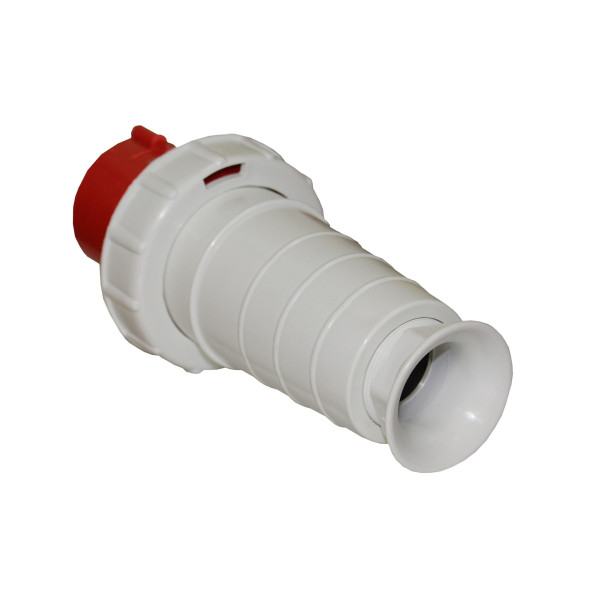

Корпус вилки виготовлений для багаторазового використання та забезпечує доступ до контактної групи під час монтажу кабелю. Кабель вводиться через задню частину корпусу, після чого контакти надійно фіксуються відповідно до конструкції виробу. Фіксуючий пристрій у вигляді виступу забезпечує правильне позиціонування під час підключення.

Контакт захисного заземлення розташований у положенні «6 годин», що відповідає конструктивному виконанню даної моделі. Вилка не оснащена механізмом блокування, тому підключення та відключення здійснюється без використання додаткових фіксаторів.

Захист під час експлуатації

Ступінь захисту IP67 означає, що корпус захищає внутрішні елементи від потрапляння твердих частинок і бризок води. Це дозволяє використовувати вилку у виробничих приміщеннях, майстернях, складських комплексах, на будівельних об’єктах та інших місцях, де обладнання може працювати в умовах підвищеної вологості чи запиленості.

Модель розрахована на тривалий строк експлуатації за умови правильного монтажу та використання відповідно до технічних характеристик. Робочий температурний діапазон дозволяє застосовувати вилку як у приміщеннях, так і в умовах сезонних змін температури.

Технічні характеристики

• Тип монтажу — переносний.
• Кількість контактів — 3Р+PE.
• Номінальний струм — 63 А.
• Діапазон номінальної робочої напруги — 380–415 В.
• Номінальна частота мережі — 50 Гц.
• Номінальна напруга ізоляції — 500 В.
• Максимальний переріз підключених провідників — 16-50 мм².
• Положення заземлювального контакту — 6 годин.
• Ступінь захисту — IP67.
• Фіксуючий пристрій — виступ.
• Наявність блокування — без блокування.
• Температура експлуатації — від -25 °С до +40 °С.
• Строк служби — 7 років.
• Гарантійний строк — 1 рік.

Сфера застосування

Переносна вилка TNSy 034 використовується для підключення трифазного обладнання на виробничих підприємствах, у майстернях, гаражах, складських приміщеннях, сервісних центрах, будівельній галузі та інших об’єктах, де необхідне підключення переносного електрообладнання до мережі 380 В. Підходить для виготовлення силових подовжувачів та заміни вилки на кабелях електрообладнання.
