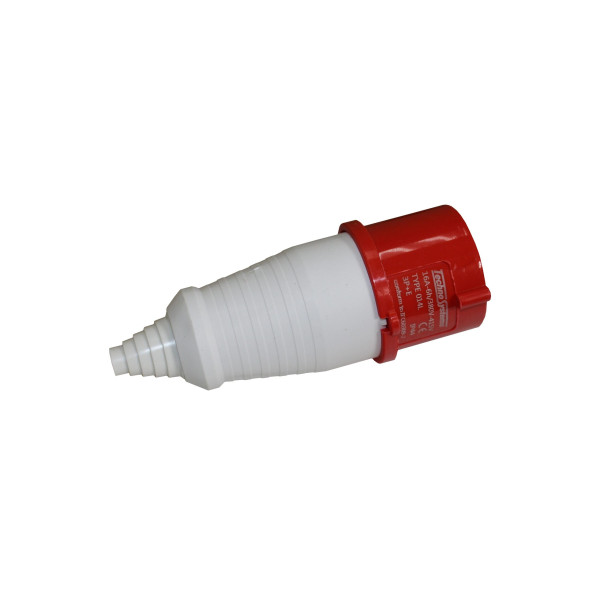

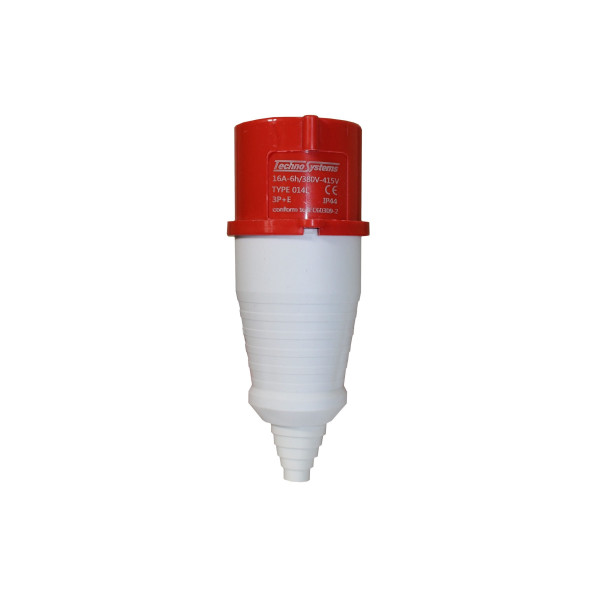

Вилка переносна TNSy 014 3Р+PЕ 16А 380В IP44

Вилка переносна TNSy 014 для трифазного підключення обладнання

Вилка переносна TNSy 014 3Р+PE 16А 380В IP44 призначена для підключення електрообладнання до трифазної мережі змінного струму. Виріб використовується під час монтажу переносних подовжувачів, живлення виробничого обладнання, електроінструменту, будівельної техніки, насосів, компресорів та іншого обладнання, яке працює від мережі 380 В і потребує захисного заземлення.

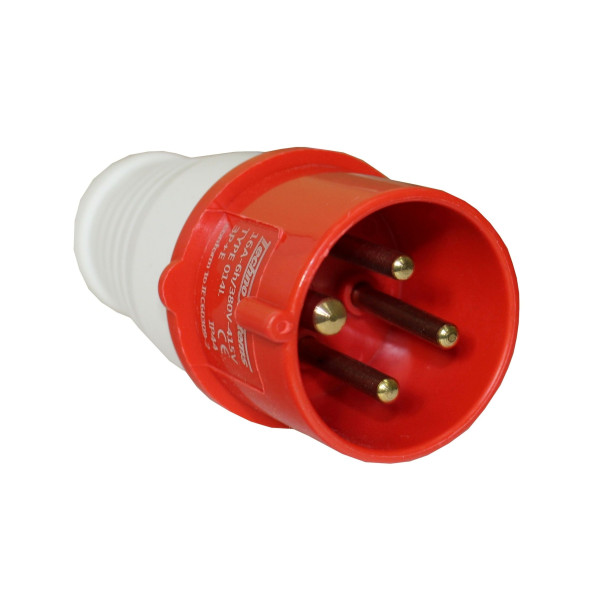

Конструкція вилки забезпечує швидке підключення кабелю та надійну фіксацію провідників усередині корпусу. Контактна група складається з трьох фазних контактів і контакту захисного заземлення (3Р+PE), що відповідає призначенню виробу для трифазних електричних мереж.

Особливості конструкції

Корпус вилки виготовлений для багаторазового використання та забезпечує доступ до контактної групи під час монтажу кабелю. Кабель вводиться через задню частину корпусу, після чого контакти надійно затискаються відповідно до конструкції виробу. Фіксуючий пристрій у вигляді виступу забезпечує правильне позиціонування під час підключення.

Контакт захисного заземлення розташований у положенні 6 годин, що відповідає конструктивному виконанню даної моделі. Вилка не оснащується механізмом блокування, тому підключення та відключення здійснюється без використання додаткових фіксаторів.

Захист під час експлуатації

Ступінь захисту IP44 означає, що корпус захищає внутрішні елементи від потрапляння твердих частинок та бризок води. Це дозволяє використовувати вилку у виробничих приміщеннях, майстернях, складських комплексах, на будівельних об'єктах та інших місцях, де обладнання може працювати в умовах підвищеної вологості або запиленості.

Модель розрахована на тривалий термін експлуатації за умови правильного монтажу та використання відповідно до технічних характеристик. Робочий температурний діапазон дозволяє застосовувати вилку як усередині приміщень, так і в умовах сезонних змін температури.

Технічні характеристики

• Тип монтажу — переносний.
• Кількість контактів — 3Р+PE.
• Номінальний струм — 16 А.
• Діапазон номінальної робочої напруги — 380–415 В.
• Номінальна частота мережі — 50 Гц.
• Номінальна напруга ізоляції — 500 В.
• Максимальний переріз провідників, що підключаються — 1–2,5 мм².
• Положення заземлювального контакту — 6 годин.
• Ступінь захисту — IP44.
• Фіксуючий пристрій — виступ.
• Наявність блокування — без блокування.
• Температура експлуатації — від -25 °С до +40 °С.
• Строк служби — 7 років.
• Гарантійний термін — 1 рік.

Сфера застосування

Вилка переносна TNSy 014 використовується для підключення трифазного обладнання на виробничих підприємствах, у майстернях, гаражах, складських приміщеннях, сервісних центрах, будівельній галузі та інших об'єктах, де необхідне підключення переносного електрообладнання до мережі 380 В. Підходить для виготовлення силових подовжувачів та заміни вилки на кабелях електрообладнання.
