Трифазне реле напруги ZUBR 3F

Реле напруги ZUBR 3F - надійний захист трифазної електромережі

Реле напруги ZUBR 3F - це трифазне реле напруги, призначене для захисту побутового та промислового обладнання від перевищення допустимих меж напруги, асиметрії фаз та порушення їх послідовності. Пристрій працює за принципом відсікача: у разі аварійної ситуації миттєво вимикає навантаження, запобігаючи пошкодженню електродвигунів, компресорів, насосів, систем вентиляції та іншого чутливого обладнання.

Модель поєднує функції контролю напруги в трифазній мережі, моніторингу перекосу фаз і керування затримкою повторного ввімкнення. Завдяки цьому реле забезпечує комплексний захист електромережі 380 В у житлових, комерційних і виробничих об’єктах.

Призначення та сфери застосування

Трифазне реле ZUBR 3F використовується для контролю параметрів електроживлення та автоматичного відключення навантаження у разі відхилення напруги від встановлених меж. Пристрій ефективно працює в мережах із трифазним підключенням та забезпечує стабільність роботи обладнання.

• у приватних будинках з трифазним вводом;
• на промислових об’єктах з трифазними електродвигунами;
• у майстернях, СТО, на виробництві;
• у щитових комерційних приміщень;
• для захисту насосного, холодильного та вентиляційного обладнання.

Для нормальної роботи пристрою достатньо однієї фази і нуля, що дозволяє використовувати його як повноцінний однофазний захист. Водночас без підключення нуля реле не працює.

Контроль фаз і фіксація аварій

ZUBR 3F контролює послідовність чергування фаз та вимикає навантаження у разі їх асиметрії. У меню користувач може окремо вимкнути контроль порядку чергування, перекосу фаз або контроль відсутності фази (за умови вимкненого контролю перекосу). Це дозволяє гнучко налаштувати роботу реле напруги відповідно до конкретної схеми підключення.

Аварійні ситуації записуються в енергонезалежну пам’ять за пріоритетністю. Якщо одночасно виникає декілька відхилень, фіксується подія з вищим рівнем важливості. Такий підхід спрощує аналіз причин спрацювання та діагностику стану мережі.

Налаштування затримки ввімкнення

Після стабілізації параметрів мережі подача навантаження відбувається з урахуванням встановленої затримки ввімкнення. Її можна налаштувати в діапазоні від 3 до 600 секунд залежно від типу обладнання. Це особливо важливо для компресорів і електродвигунів, які потребують технологічної паузи перед повторним запуском.

За замовчуванням активна модель затримки, що враховує тривалість аварійної ситуації та дозволяє швидше відновити роботу. За потреби можна обрати модель, у якій відлік починається лише після повного завершення аварії.

У пристрої передбачена професійна модель вимкнення навантаження. Вона запобігає частим спрацюванням при безпечних за значенням і тривалістю коливаннях напруги. Це зменшує знос контактів і підвищує стабільність роботи обладнання в мережах із нестабільним живленням.

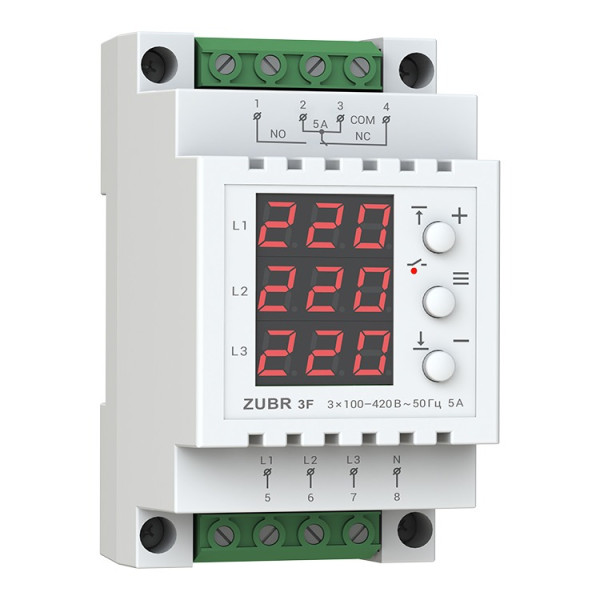

Після ввімкнення реле на цифровому екрані відображається поточна напруга кожної з фаз. Якщо параметри знаходяться в установлених межах, пристрій автоматично подає навантаження, про що сигналізує червоний індикатор. Керування здійснюється трьома кнопками, що спрощує налаштування меж напруги, затримки та додаткових функцій.

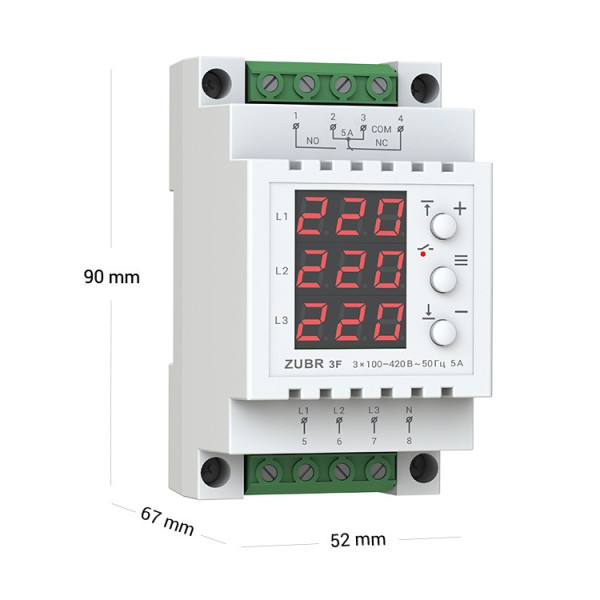

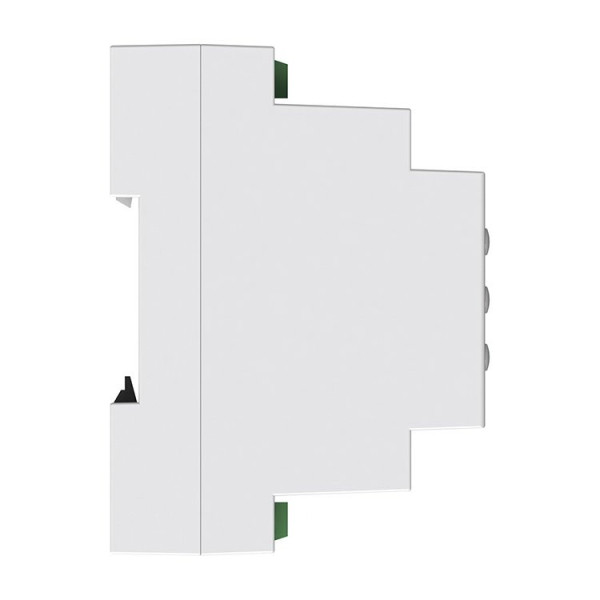

Монтаж у щиток

Реле напруги встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. У приміщеннях з підвищеною вологістю або ризиком потрапляння води необхідно використовувати щиток із класом захисту IP55 відповідно до вимог ДСТУ 14254.

Переваги реле напруги ZUBR 3F

• комплексний захист трифазної мережі від перенапруги та асиметрії фаз;
• контроль послідовності чергування фаз;
• можливість роботи як однофазного реле за наявності нуля;
• регульована затримка повторного ввімкнення;
• професійна модель вимкнення для мінімізації хибних спрацювань;
• енергонезалежна пам’ять аварій;
• зручне керування та цифрова індикація.

Порівняння з альтернативами та аргументація вибору

На відміну від простих відсікачів напруги, які контролюють лише перевищення або зниження напруги по одній фазі, ZUBR 3F забезпечує повний контроль трифазної системи з аналізом перекосу та порядку фаз. Це особливо критично для трифазних електродвигунів, чутливих до асиметрії.

У порівнянні з однофазними реле напруги, дана модель дозволяє захистити комплексне обладнання без встановлення кількох окремих пристроїв. Гнучкі налаштування та професійна модель вимкнення роблять її доцільним вибором для об’єктів з підвищеними вимогами до стабільності електроживлення.

Обмеження та умови коректної роботи

Реле не працює без підключення нуля. Для експлуатації у вологих приміщеннях необхідно забезпечити відповідний ступінь захисту щитового обладнання. Пристрій не замінює автоматичний вимикач і повинен використовуватися в комплексі із засобами струмового захисту.
