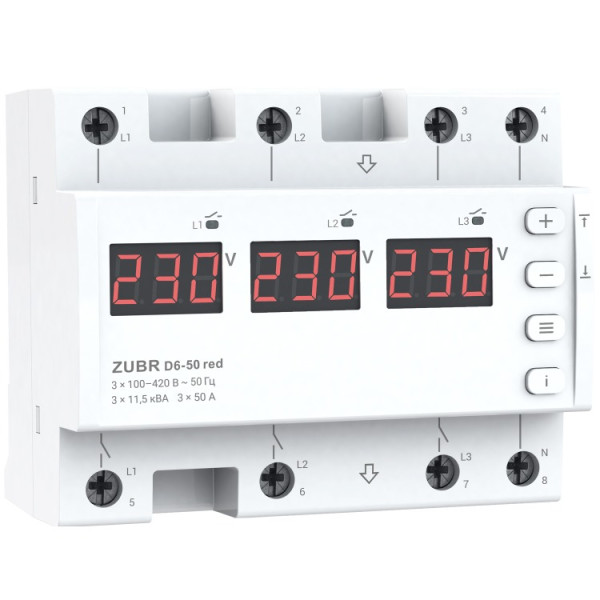

Трифазне реле контролю напруги Zubr 50А D6-50 red термозахист

Реле контролю напруги ZUBR для надійного захисту електромережі

Реле напруги ZUBR D6 red призначений для захисту побутового та промислового електрообладнання (в т.ч. трифазних електродвигунів) та може працювати в режимах: однофазного або трифазного навантаження.

У режимі однофазного навантаження реле захищає від критичних стрибків напруги в мережі, обриву нуля і в разі аварії на одній з фаз буде відключена тільки аварійна фаза. У такому режимі ZUBR D6 red можна використовувати замість трьох однофазних реле.

У режимі трифазного навантаження реле захищає від критичних стрибків напруги в мережі, обриву нуля, асиметрії, обриву фаз (функцію можна вимкнути), контролює порядок чергування фаз (функцію можна вимкнути) і в разі аварії на одній з фаз будуть вимкнені всі фази. У такому режимі ZUBR D6 red можна використовувати замість трифазного реле з контактором.

Під час роботи реле вимірює і відображає діюче значення напруги на кожній з фаз. Всі налаштування та значення аварійних відключень зберігаються в енергонезалежній пам'яті.

Вигідне рішення та 6 модулів в щиті

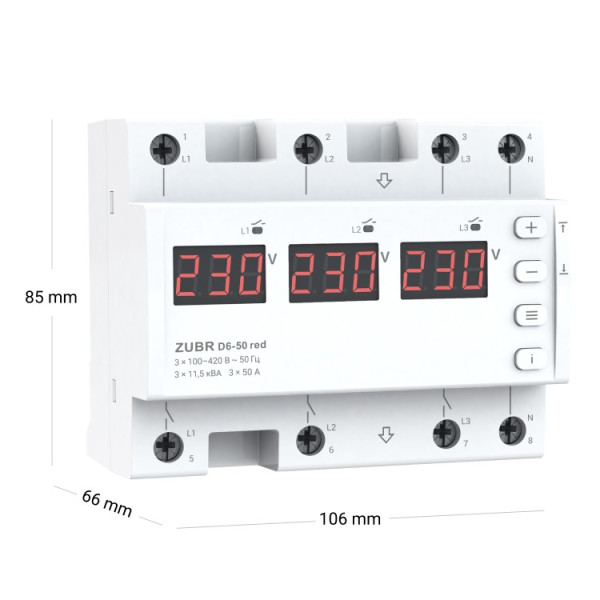

Фінансово ZUBR D6 red вигідніше, ніж три однофазних реле напруги. До того ж воно компактне і займає 6 стандартних модулів в розподільному щиті.

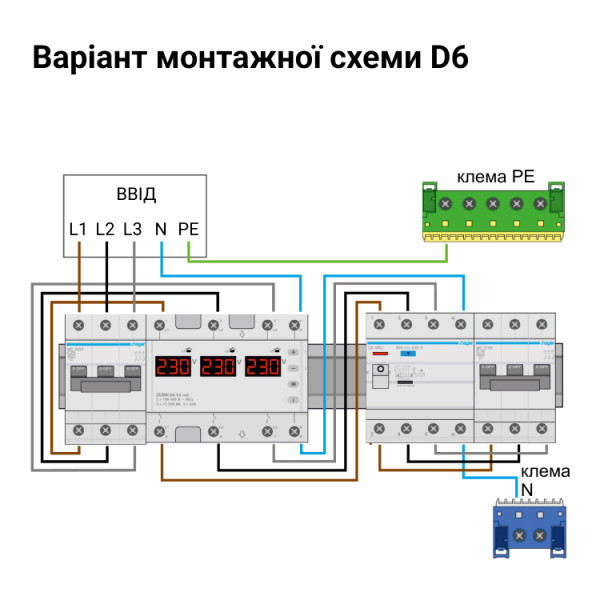

Монтаж здійснюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм. Якщо в приміщенні підвищена вологість або існує ймовірність потрапляння води на пристрій, щиток повинен відповідати класу захисту IP20 (згідно ГОСТ 14254).

Точність вимірювання та професійна модель вимкнення навантаження

ZUBR D6 red використовує метод вимірювання напруги в мережі — True RMS. Він значно знижує вплив мережевих перешкод на точність вимірювання, коли форма напруги відрізняється від синусоїди.

ВАЖЛИВО! Якщо ви звіряєте показання реле з вашим вимірювальним приладом, переконайтеся, що принцип вимірювання вашого приладу також True RMS. Інакше показання можуть відрізнятися. За потреби показання реле можна відкоригувати поправкою ±20 В на екрані.

Ви можете задіяти професійну модель затримки часу вимкнення, яка дозволяє не відключати обладнання при безпечних за величиною та тривалістю відхиленнях напруги.

Безпека і комфорт у користуванні

• Реле напруги ZUBR D6 red оснащене захистом від перегріву, який активується при перевищенні температури всередині корпусу понад 70 °С.
• Можливість перегляду температури всередині корпусу в будь-який момент для моніторингу стану пристрою.
• Функція блокування кнопок керування для запобігання випадковій зміні налаштувань.
• Можливість вимкнення екрана в режимі очікування для комфортного використання в житловому приміщенні. У разі аварії екран буде блимати.

Додаткова безпека обладнання

У ZUBR D6 red реалізовані нові функції, що допомагають зменшити повторні спрацьовування реле та додатково захистити техніку:

• Регульована максимальна кількість спрацьовувань захисту поспіль;
• Регульований гістерезис за напругою.

Журнал аварійних спрацьовувань

Журнал зберігає в незалежній пам’яті 99 останніх аварійних спрацьовувань (наприклад, напругу при відключенні реле або спрацьовування термозахисту).

Для оцінки стану та якості електромережі журнал можна скинути вручну, щоб проаналізувати характер і частоту аварій за певний період. Також журнал автоматично скидається при зміні режиму роботи реле (однофазного або трифазного навантаження).
