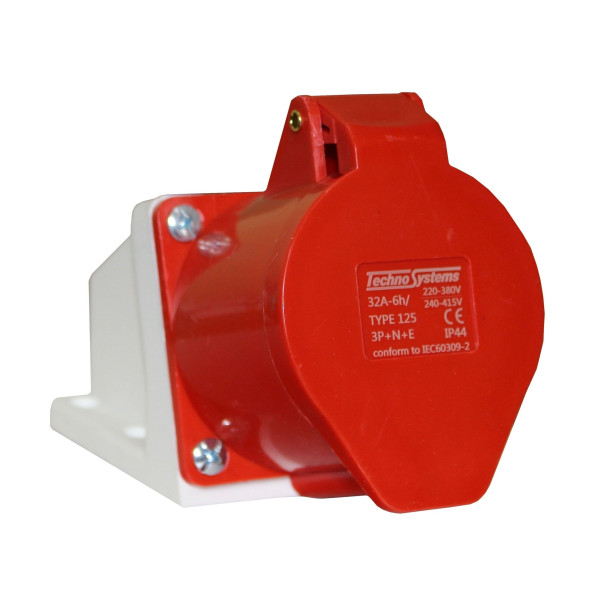

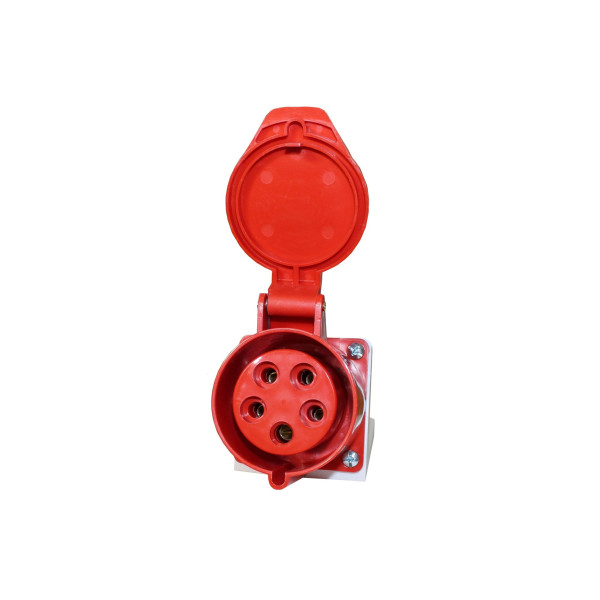

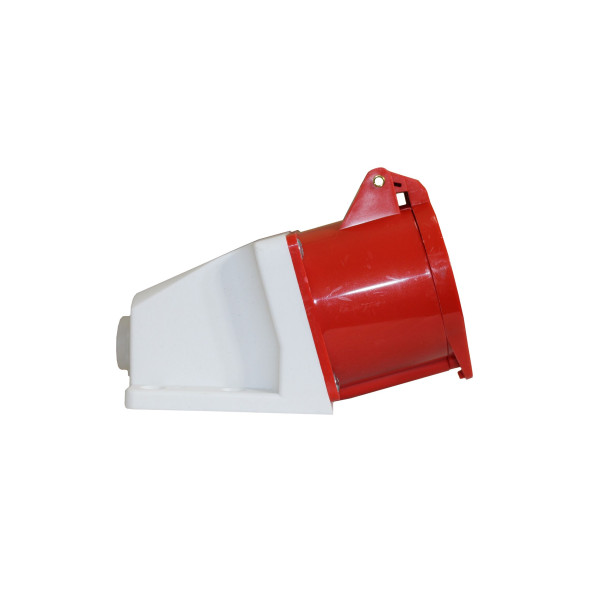

Розетка стаціонарна TNSy 125 3Р+PЕ+N 32А 380В IP44

Розетка стаціонарна TNSy 125 для трифазних мереж із нейтраллю

Розетка стаціонарна TNSy 125 3Р+PE+N 32А 380В IP44 призначена для стаціонарного підключення трифазного електрообладнання до мережі змінного струму з нейтральним та захисним контактами. Модель використовується для підключення обладнання, яке потребує наявності трьох фаз, нейтралі та захисного заземлення, забезпечуючи надійне електричне з'єднання під час експлуатації.

Конструкція виробу передбачає стаціонарний монтаж на поверхню. Корпус, ізолюючі елементи та струмопровідні частини виготовлені із самозагасаючих матеріалів. Захисна кришка закриває контактну групу після від'єднання вилки, зменшуючи ризик потрапляння пилу та вологи всередину розетки.

Де застосовується розетка TNSy 125

Модель використовується для підключення трифазного стаціонарного та мобільного обладнання на промислових підприємствах, будівельних майданчиках, у виробничих цехах, майстернях, складських приміщеннях, гаражах, сервісних центрах, кіосках, побутових вагончиках та інших об'єктах, де використовується трифазна мережа з нейтральним провідником.

Розетка призначена для експлуатації як усередині приміщень, так і на відкритому повітрі відповідно до умов використання виробника.

Конструктивні особливості

• стаціонарний спосіб монтажу;
• контактна схема 3Р+PE+N для трифазної мережі з нейтраллю;
• корпус із самозагасаючих матеріалів;
• кришка для захисту контактної групи від пилу та вологи;
• пружини контактного механізму мають захист від корозії;
• гвинтові електротехнічні та механічні з'єднання захищені від самовідгвинчування;
• спеціальний кабельний сальник для кабелів різного перерізу.

Що означає ступінь захисту IP44

Ступінь захисту IP44 означає, що корпус забезпечує захист внутрішніх елементів від потрапляння твердих частинок розміром понад 1 мм та бризок води з будь-якого напрямку. Завдяки цьому розетка може використовуватися у виробничих приміщеннях, майстернях та на відкритих об'єктах відповідно до вимог виробника.

Для чого потрібні контакти PE та N

Контакт PE використовується для захисного заземлення електрообладнання та підвищує рівень електробезпеки. Контакт N призначений для підключення нейтрального провідника, який необхідний для роботи значної частини трифазного обладнання та електроустановок.

Відповідність стандарту

Розетка відповідає вимогам ДСТУ EN 60309-1 та розрахована на експлуатацію при температурі від -25°C до +40°C і відносній вологості повітря до 98%. Технічні характеристики передбачають номінальний струм 32 А, робочу напругу 200/346–240/415 В, ступінь захисту IP44 та контактну схему 3P+N+PE.

Розетка стаціонарна TNSy 125 3Р+PE+N 32А 380В IP44 призначена для безпечного підключення трифазного обладнання, що потребує нейтрального провідника. Самозагасаючий корпус, захисна кришка, антикорозійне виконання контактного механізму та спеціальний кабельний сальник забезпечують надійну експлуатацію виробу відповідно до його технічних характеристик.
