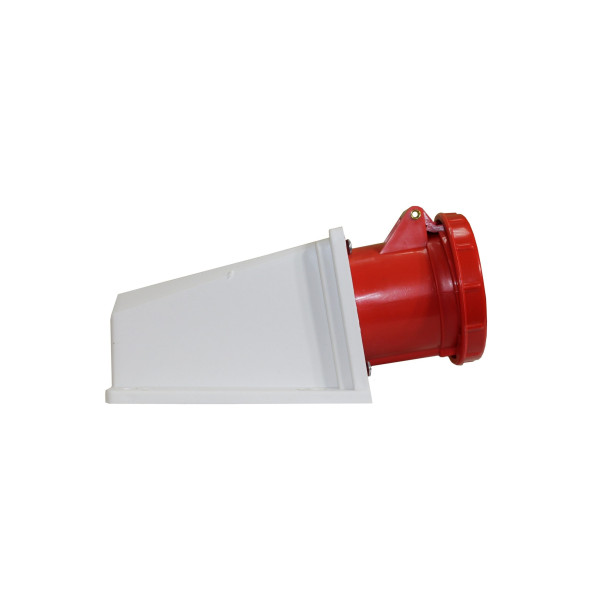

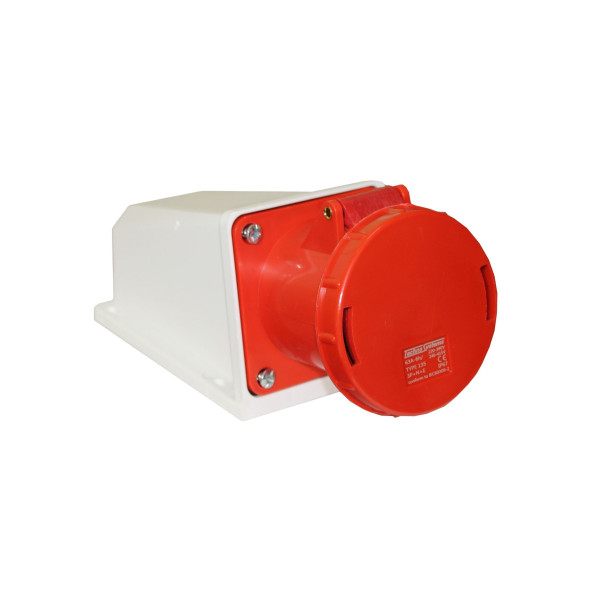

Розетка стаціонарна TNSy 135 3Р+PЕ+N 63А 380В IP67

Розетка стаціонарна TNSy 135 для трифазного промислового обладнання

Розетка стаціонарна TNSy 135 3Р+PE+N 63А 380В IP67 призначена для стаціонарного підключення трифазного електрообладнання до мережі змінного струму. Модель використовується для підключення обладнання, яке працює від трифазної мережі з нейтральним та захисним провідниками, забезпечуючи надійне електричне з'єднання навіть у складних умовах експлуатації.

Конструкція виробу передбачає стаціонарний монтаж. Корпус, ізолюючі елементи та струмопровідні частини виготовлені із самозагасаючих матеріалів. Для захисту контактної групи використовується кришка з байонетним кільцем, яка забезпечує щільне закривання роз'єму та підтримує високий ступінь пиловологозахисту.

Де застосовується розетка TNSy 135

Розетка використовується для підключення потужного трифазного обладнання на промислових підприємствах, будівельних майданчиках, виробничих цехах, майстернях, електрощитових, складських комплексах, сервісних об'єктах, а також для електроживлення тимчасових споруд, мобільних модулів та іншого обладнання, що працює від трифазної мережі.

Завдяки ступеню захисту IP67 виріб може експлуатуватися як усередині приміщень, так і на відкритому повітрі, а також у середовищах із підвищеною вологістю та запиленістю відповідно до умов експлуатації виробника.

Конструктивні особливості

• стаціонарний спосіб монтажу;

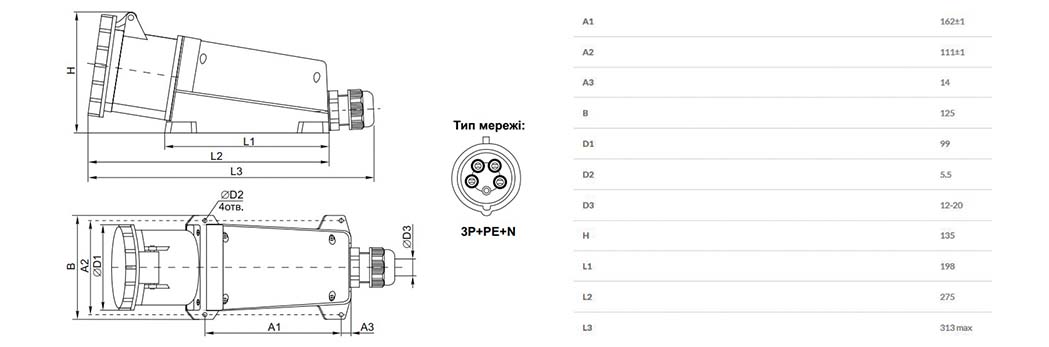

• контактна схема 3P+N+PE для трифазної мережі з нейтральним та захисним контактами;

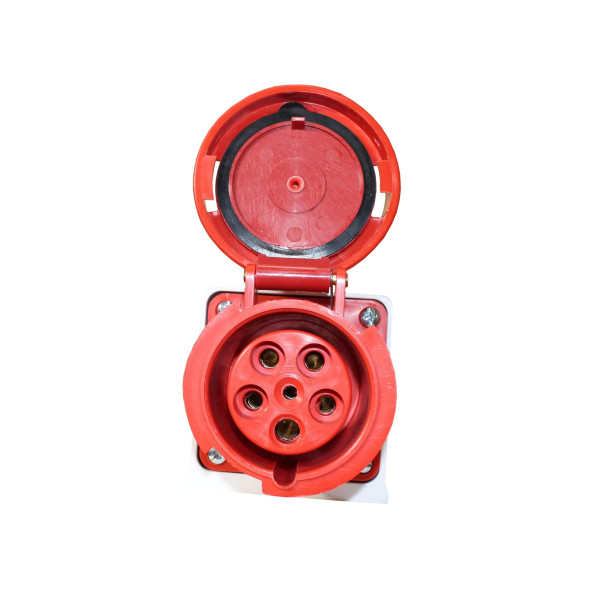

• кришка з байонетним кільцем для герметичного закривання розетки;
• корпус та ізолюючі елементи із самозагасаючих матеріалів;
• пружини контактного механізму захищені від корозії;
• гвинтові механічні та електротехнічні з'єднання захищені від самовідгвинчування;

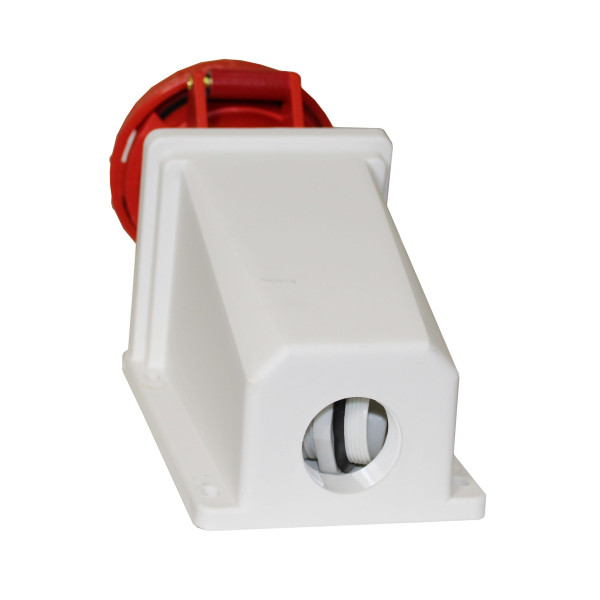

• спеціальний сальник для підключення кабелів різного перерізу;
• електричне блокування для підвищення безпеки експлуатації.

Що означає ступінь захисту IP67

Ступінь захисту IP67 означає повний захист від проникнення пилу та захист від короткочасного занурення у воду. Це дозволяє використовувати розетку у складних умовах експлуатації, де можливий вплив вологи, пилу або атмосферних факторів.

Для чого потрібні контакти PE та N

Контакт PE забезпечує захисне заземлення електрообладнання, а контакт N використовується для підключення нейтрального провідника. Така схема необхідна для роботи більшості сучасного трифазного обладнання, яке потребує одночасного підключення фазних, нейтрального та захисного провідників.

Відповідність стандарту

Розетка відповідає вимогам ДСТУ EN 60309-1 та розрахована на експлуатацію при температурі навколишнього середовища від -25°C до +40°C і відносній вологості повітря до 98%. Конструкція передбачає номінальний струм 63 А, робочу напругу 200/346–240/415 В та ступінь захисту IP67.

Розетка стаціонарна TNSy 135 3Р+PE+N 63А 380В IP67 призначена для безпечного підключення потужного трифазного обладнання. Самозагасаючий корпус, кришка з байонетним кільцем, електричне блокування, антикорозійний контактний механізм та високий ступінь захисту IP67 забезпечують надійну роботу виробу у складних умовах експлуатації.
