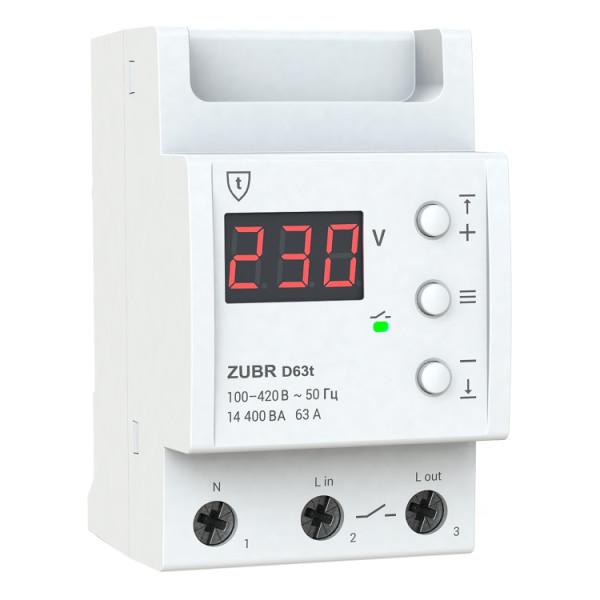

Реле напруги ZUBR D63А t однофазне 3 модулі

Реле напруги ZUBR Dt для комплексного захисту електромережі

Реле напруги ZUBR D63t призначене для захисту електрообладнання від небезпечного підвищення або зниження напруги, а також від наслідків обриву нуля в однофазній мережі 230 В. Якщо напруга виходить за встановлені користувачем межі, пристрій автоматично відключає навантаження, а після нормалізації параметрів мережі відновлює живлення через заданий час затримки.

Модель ZUBR D63t розрахована на номінальний струм 63 А та навантаження до 14 400 ВА. Допускається короткочасний струм до 80 А протягом 10 хвилин. Реле встановлюється в розподільчий щит на стандартну DIN-рейку 35 мм та займає 3 модулі. Цифровий дисплей відображає поточне значення напруги та використовується для налаштування параметрів захисту.

Нижня межа напруги регулюється в діапазоні 100–210 В, а верхня — 230–280 В. Після аварійного відключення користувач може встановити затримку повторного ввімкнення від 3 до 600 секунд. Для холодильників, кондиціонерів та іншої компресорної техніки виробник рекомендує збільшену затримку перед повторною подачею живлення.

ZUBR D63t підтримує технологію TrueRMS, яка підвищує точність вимірювання напруги при спотвореній формі сигналу та наявності мережевих перешкод. Також передбачена професійна модель затримки відключення, яка дозволяє не відключати обладнання при короткочасних безпечних відхиленнях напруги.

Літера t у назві моделі означає наявність вбудованого термозахисту. При підвищенні температури всередині корпусу приблизно до 80 °C пристрій відключає навантаження, захищаючи реле від перегріву. Для зменшення іскріння та зносу контактів комутація навантаження виконується максимально близько до моменту переходу синусоїди через нуль.

Переваги реле напруги ZUBR D63t

• комплексний захист електрообладнання від небезпечних коливань напруги;
• вбудований термозахист від внутрішнього перегріву;
• точне вимірювання напруги за алгоритмом TrueRMS;
• можливість окремого налаштування верхньої та нижньої межі;
• регульована затримка повторного ввімкнення навантаження;
• професійний режим затримки відключення при короткочасних відхиленнях;
• цифровий дисплей для контролю напруги та зручного налаштування;
• стандартний монтаж на DIN-рейку в електричному щиті.

Технічні характеристики

Застосування ZUBR D63t

Реле напруги ZUBR D63t 63А підходить для встановлення у квартирах, приватних будинках, офісах, магазинах та інших однофазних електроустановках із відповідним рівнем навантаження. Воно може захищати всю електромережу об'єкта або окрему потужну групу споживачів від небезпечних відхилень напруги.

Пристрій особливо корисний для холодильників, кондиціонерів, котлів, насосів, комп'ютерної техніки, побутової електроніки та іншого обладнання, чутливого до перепадів напруги. Якщо мережа живиться від інвертора або ДБЖ із модифікованою чи несинусоїдальною формою напруги, виробник рекомендує використовувати реле серій ZUBR D2 або D2 red замість серії D.
