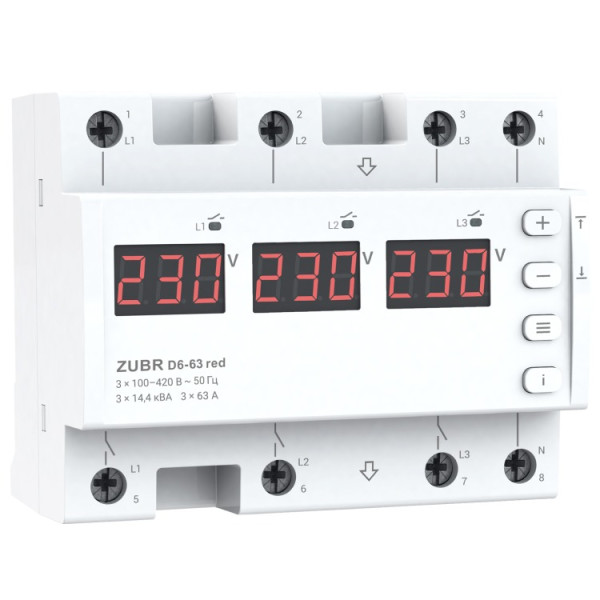

Реле напруги ZUBR D6-63 red

Реле напруги ZUBR D6 red для комплексного захисту однофазного та трифазного навантаження

Реле напруги ZUBR D6 red — це багатофункціональний пристрій для захисту побутового та промислового електрообладнання від аварій у мережі. Модель підтримує роботу в режимі однофазного або трифазного навантаження, що дозволяє використовувати її як універсальне рішення для квартир, приватних будинків, комерційних об’єктів і виробничих приміщень. Пристрій забезпечує контроль напруги, обриву нуля, асиметрії та порядку чергування фаз, а також підходить для захисту трифазних електродвигунів.

Призначення та сфери застосування

ZUBR D6 red застосовується для захисту електромережі та підключеного обладнання від критичних стрибків напруги, перекосу фаз та інших аварійних ситуацій. Завдяки гнучким налаштуванням реле напруги підходить для:

• житлових будинків та квартир зі змінною або нестабільною напругою;
• об’єктів із трифазним живленням та трифазними електродвигунами;
• майстерень, складів, невеликих виробництв;
• електрощитів із обмеженим простором, де важлива компактність обладнання;
• мереж, де необхідний контроль чергування та обриву фаз.

Робота в режимі однофазного навантаження

У режимі однофазного навантаження пристрій виконує функції трьох окремих однофазних реле напруги. У разі аварії на одній з фаз буде відключена лише аварійна фаза, що дозволяє зберегти роботу справних ліній.

Реле захищає від:

• критичних стрибків напруги;
• обриву нуля;
• аварій на одній із фаз.

Такий підхід дозволяє мінімізувати простої обладнання та уникнути повного відключення об’єкта при локальній проблемі.

Робота в режимі трифазного навантаження

Комплексний контроль параметрів мережі

У трифазному режимі ZUBR D6 red відключає всі фази при аварії на будь-якій з них. Це особливо важливо для захисту трифазних електродвигунів і обладнання, чутливого до перекосу фаз.

Пристрій контролює:

• критичні відхилення напруги;
• обрив нуля;
• асиметрію фаз;
• обрив фаз (функцію можна вимкнути);
• порядок чергування фаз (функцію можна вимкнути).

У цьому режимі реле може використовуватися замість трифазного реле з контактором, що спрощує схему підключення та зменшує витрати.

Точність вимірювання та відображення параметрів

Реле використовує метод вимірювання True RMS, що забезпечує коректне визначення діючого значення напруги навіть при спотвореній формі сигналу. Це особливо актуально в мережах із великою кількістю імпульсних навантажень.

Під час роботи пристрій відображає фактичне значення напруги по кожній фазі. Налаштування та параметри аварійних відключень зберігаються в енергонезалежній пам’яті.

Важливо: для коректного порівняння показань необхідно використовувати вимірювальний прилад із принципом вимірювання True RMS. За потреби можливе коригування показань на екрані в межах ± 20 В.

Додаткові функції для стабільної роботи

Реле напруги ZUBR D6 red підтримує професійну модель затримки часу вимкнення, що дозволяє уникати відключення обладнання при безпечних за величиною та тривалістю відхиленнях. Це зменшує кількість повторних спрацьовувань та продовжує ресурс техніки.

Вбудований захист від перегріву активується при перевищенні температури всередині корпусу понад 70 °С. Користувач може переглянути поточну температуру для моніторингу стану пристрою.

Модель дозволяє:

• встановлювати максимальну кількість спрацьовувань захисту поспіль;
• регулювати гістерезис за напругою для точнішої роботи;
• блокувати кнопки керування для запобігання зміні параметрів;
• вимикати індикацію екранів у режимі очікування для комфортного використання в житлових приміщеннях.

У разі аварії екран відповідної фази блиматиме.

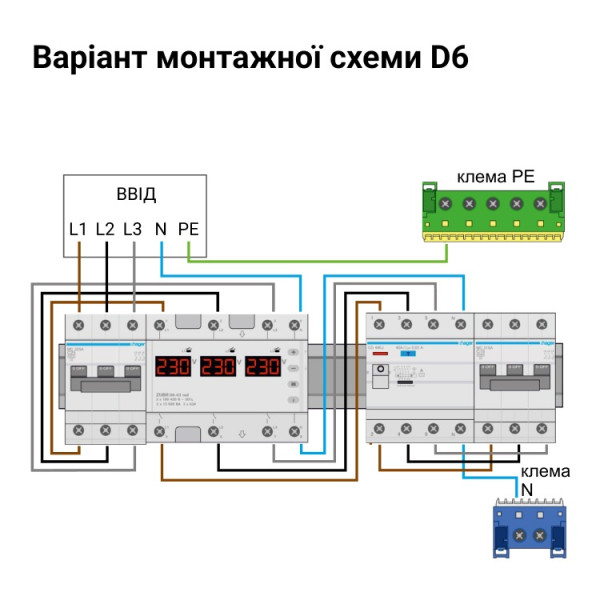

Монтаж та вимоги до встановлення

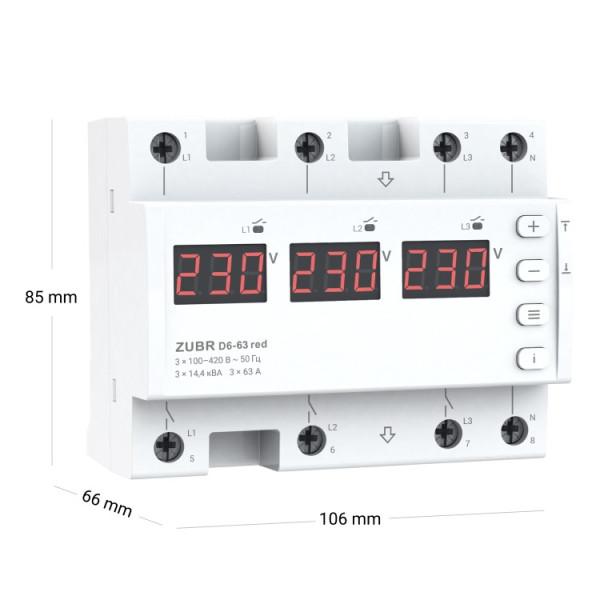

ZUBR D6 red займає 6 стандартних модулів у розподільному щиті та монтується на DIN-рейку шириною 35 мм. Компактний форм-фактор дозволяє ефективно використовувати простір електрощита.

У приміщеннях із підвищеною вологістю або ризиком потрапляння води необхідно використовувати щиток із відповідним класом захисту IP20 згідно з вимогами ГОСТ 14254.

Порівняння з альтернативними рішеннями

У режимі однофазного навантаження ZUBR D6 red може замінити три окремі однофазні реле напруги, що є фінансово вигіднішим рішенням. У трифазному режимі пристрій здатен виконувати функції трифазного реле з контактором без необхідності додаткового обладнання.

Переваги вибору цієї моделі:

• універсальність застосування;
• зменшення кількості компонентів у щиті;
• підвищена точність вимірювання напруги True RMS;
• збереження налаштувань у пам’яті;
• розширені параметри захисту та налаштування спрацьовувань.

Обмеження використання

Пристрій призначений для встановлення в розподільний щит і не розрахований на прямий контакт із вологою. Для коректної роботи необхідне дотримання вимог монтажу та використання вимірювальних приладів із технологією True RMS при звірянні показань.
