Реле напруги ZUBR D2-32 red

Реле напруги ZUBR D2 red для комплексного захисту електромережі

Реле напруги ZUBR D2 red - цифровий пристрій захисту від критичних стрибків високої та низької напруги, а також від обриву нуля. У разі аварійної ситуації воно миттєво відключає навантаження, а після стабілізації параметрів автоматично відновлює живлення. Пристрій призначений для захисту побутової та професійної техніки у квартирах, приватних будинках, офісах та комерційних приміщеннях.

Гнучкі індивідуальні налаштування дозволяють адаптувати роботу реле під конкретну електромережу, зменшити кількість хибних спрацьовувань і забезпечити стабільну роботу підключеного обладнання.

Призначення та сфери застосування

Основне завдання пристрою — контроль напруги в однофазній мережі та автоматичне відключення навантаження при виході параметрів за встановлені межі. Реле напруги на DIN-рейку встановлюється у розподільний щит і забезпечує централізований захист усієї групи споживачів.

ZUBR D2 red доцільно використовувати:

• у багатоквартирних будинках зі зношеними мережами та ризиком обриву нуля;
• у приватних будинках із нестабільною напругою;
• у приміщеннях з великою кількістю електроніки та чутливого обладнання;
• для захисту холодильників, кондиціонерів, котлів, комп’ютерів та побутової техніки.

Особливо актуальним є встановлення реле контролю напруги у мережах із частими просіданнями або імпульсними стрибками.

Висока точність вимірювання за алгоритмом TrueRMS

Пристрій використовує алгоритм TrueRMS, який знижує вплив мережевих перешкод на точність вимірювання, навіть коли форма напруги відрізняється від правильної синусоїди. Це критично важливо для сучасних електромереж із великою кількістю імпульсних блоків живлення та потужного обладнання.

Завдяки точному вимірюванню реле встигає відключити навантаження до того, як перепад напруги негативно вплине на підключені прилади. У порівнянні з пристроями без TrueRMS, така модель забезпечує більш коректну роботу та зменшує ризик помилкових відключень.

Професійна модель відключення Pro

Режим Pro розроблений відповідно до рекомендацій ITIC (CBEMA) щодо стабільності роботи комп’ютерів та іншого обладнання. Ця модель враховує величину та тривалість відхилення напруги й дозволяє не відключати живлення при безпечних короткочасних коливаннях.

Такий підхід особливо ефективний у мережах змінного струму низької якості або перевантажених потужними споживачами, де часті просідання можуть викликати надмірну кількість спрацьовувань у стандартних реле.

ZUBR D2 red дозволяє встановити час затримки повторного включення навантаження в діапазоні від 3 до 999 секунд. За замовчуванням встановлено мінімальну затримку 3 секунди. Для обладнання, чутливого до частих відключень, зокрема холодильників і кондиціонерів, рекомендується встановлювати затримку 2–3 хвилини.

Можна обрати тип відліку затримки: від моменту стабілізації напруги або від моменту відключення реле. Це дозволяє точно адаптувати роботу пристрою під тип навантаження.

Для швидкого відновлення живлення в усьому будинку після аварії доцільно використовувати окреме реле ZUBR R116y для холодильної техніки, що потребує довшої затримки включення.

Вбудований журнал зберігає у незалежній пам’яті 100 останніх аварійних спрацьовувань. Користувач може переглянути напругу відключення або факт спрацювання термозахисту. Це допомагає аналізувати стан електромережі та приймати обґрунтовані рішення щодо її модернізації.

Термозахист та підвищена безпека

Внутрішній термодатчик контролює температуру корпусу. При перевищенні 80 °С реле вимикає навантаження та сигналізує написом «oht». Після зниження температури нижче 60 °С пристрій автоматично відновлює роботу.

Якщо перегрів виникає більше п’яти разів на добу, реле блокується до усунення причини. Для розблокування необхідно дочекатися охолодження та натиснути будь-яку кнопку. Це запобігає пошкодженню пристрою та підвищує електробезпеку.

Зручність керування та монтажу

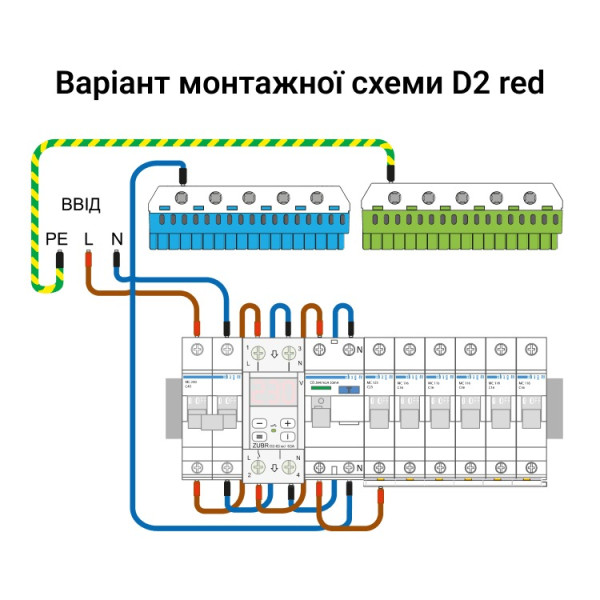

Реле напруги має стандартизоване підключення вхід-вихід без необхідності використання нульової клеми. Налаштування здійснюється трьома кнопками, окрема кнопка «i» призначена для перегляду журналу та температури. Цифровий дисплей постійно відображає поточну напругу та системну інформацію, передбачене регулювання яскравості в режимі очікування.

Пристрій займає 2 стандартні модулі та встановлюється на DIN-рейку 36 мм у розподільному щиті. У приміщеннях з підвищеною вологістю щит повинен відповідати класу захисту IP55 згідно з ГОСТ 14254.

Переваги у порівнянні з альтернативами

• алгоритм TrueRMS для точного вимірювання напруги;
• професійна модель Pro відповідно до рекомендацій ITIC;
• гнучке налаштування затримки включення до 999 секунд;
• журнал 100 аварійних подій у незалежній пам’яті;
• вбудований термозахист із блокуванням при повторному перегріві;
• компактний формат 2 модулі на DIN-рейку.

На відміну від простих реле від перенапруги без алгоритму TrueRMS і журналу подій, ZUBR D2 red забезпечує більш точний контроль параметрів мережі та розширені можливості аналізу. Це аргументований вибір для тих, хто шукає надійний захист електромережі, стабільність роботи техніки та довгострокову безпеку обладнання.
