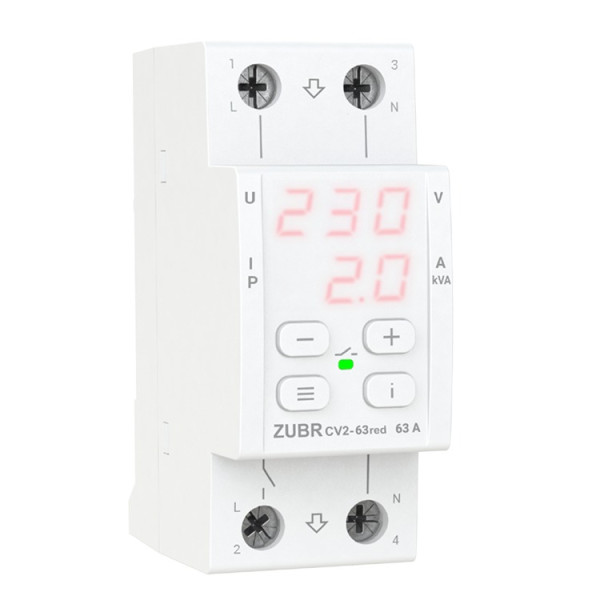

Реле напруги з контролем струму ZUBR CV2-63 red

Реле контролю напруги ZUBR для надійного захисту електромережі

ZUBR CV2-63 red - це реле напруги з контролем струму та потужності, призначене для захисту побутового та професійного обладнання від аварійних ситуацій у мережі: перенапруги, заниженої напруги, обриву нуля, перевищення струму або потужності. При критичних відхиленнях пристрій автоматично відключає навантаження та відновлює живлення після стабілізації параметрів відповідно до заданих налаштувань.

Призначення та принцип роботи

Реле контролює напругу, струм і потужність у режимі реального часу. Якщо параметри виходять за встановлені межі, ZUBR CV2-63 red вимикає підключене навантаження. При перевищенні струму або потужності відключення відбувається через заданий час затримки, що дозволяє уникнути хибних спрацьовувань при короткочасних пускових струмах.

Технологія TrueRMS мінімізує вплив мережевих перешкод і спотвореної форми синусоїди на точність вимірювання. Це особливо важливо в мережах із нестабільною якістю електроживлення, де імпульсні блоки живлення або потужне обладнання створюють спотворення сигналу. Завдяки цьому реле спрацьовує своєчасно — до того, як стрибок напруги пошкодить техніку.

Сфери застосування

Реле напруги ZUBR CV2-63 red застосовується для захисту:

• побутової техніки: холодильників, кондиціонерів, пральних машин, електрокотлів;
• електроніки та комп’ютерного обладнання;
• офісної та торговельної техніки;
• приватних будинків, квартир, комерційних приміщень із нестабільною мережею;
• мереж із ризиком обриву нуля або перевантаження по струму.

Особливо ефективне в умовах частих просідань напруги або перевантаження мережі потужними споживачами.

Професійна модель відключення Pro

Модель Pro розроблена з урахуванням рекомендацій ITIC (CBEMA) щодо стійкості обладнання до перешкод у мережі змінного струму. Її активація дозволяє не відключати навантаження при безпечних за величиною та тривалістю відхиленнях напруги. Це зменшує кількість спрацьовувань у мережах низької якості та подовжує ресурс техніки.

Гнучкі налаштування затримки

Пристрій дозволяє налаштовувати:

• затримку включення після аварії — від 3 до 999 секунд;
• затримку відключення при перевищенні струму або потужності;
• тип відліку затримки — від моменту стабілізації напруги або від моменту відключення;
• час відключення під час провалу напруги в заданих діапазонах;
• гістерезис (0–5 В) для зменшення кількості спрацьовувань при нестабільній напрузі;
• захист від частих спрацьовувань поспіль із блокуванням та індикацією «rEP».

Для обладнання, чутливого до частих запусків (наприклад, холодильників або кондиціонерів), рекомендується встановлювати затримку 2–3 хвилини.

В енергонезалежній пам’яті зберігаються 100 останніх аварійних спрацьовувань із фіксацією параметрів на момент відключення: напруга, струм, потужність або перегрів. Це дозволяє аналізувати стан мережі та коригувати налаштування захисту.

Вбудований термодатчик відключає навантаження при перевищенні температури всередині корпусу понад 80 °С. При зниженні температури нижче 60 °С робота автоматично відновлюється. При багаторазовому перегріві пристрій блокується з індикацією «oht», що запобігає подальшій експлуатації до усунення причини.

Зручність керування та монтажу

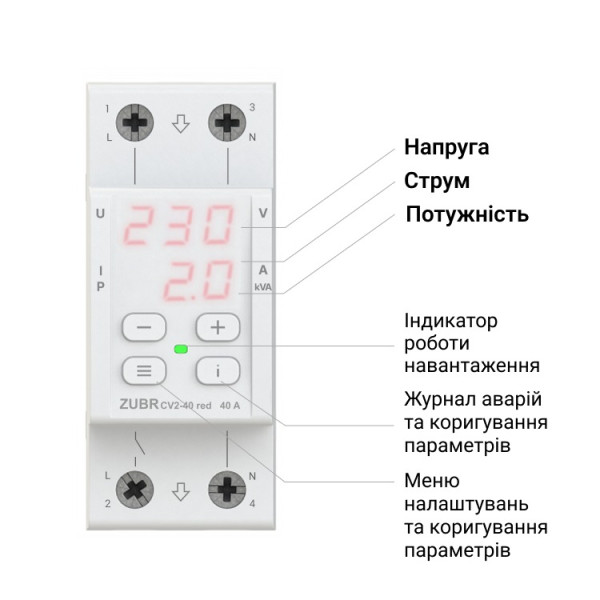

Керування здійснюється трьома кнопками, окрема кнопка «i» використовується для перегляду журналу, параметрів та розшифровки пунктів меню. Цифровий дисплей постійно відображає значення напруги та струму або потужності, передбачено регулювання яскравості в режимі очікування.

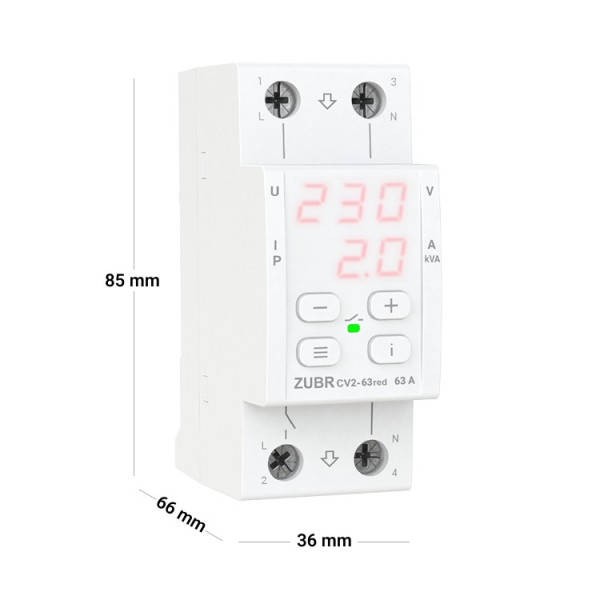

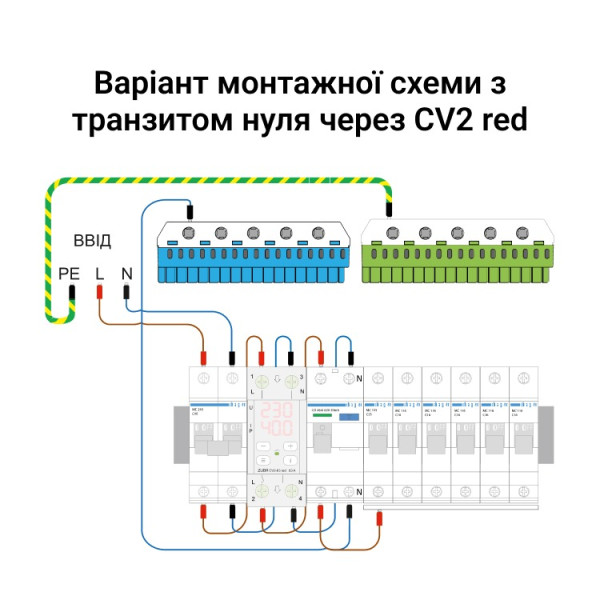

Монтаж виконується на стандартну DIN-рейку шириною 36 мм. Пристрій займає 2 модулі в електрощиті. Підключення стандартизоване «вхід–вихід», можливе підключення без використання нульової клеми. У приміщеннях із підвищеною вологістю необхідно використовувати щит із класом захисту IP55.

Порівняння з альтернативами та аргументація вибору

На відміну від звичайного реле контролю напруги без вимірювання струму, ZUBR CV2-63 red забезпечує комплексний захист: по напрузі, струму та потужності одночасно. На відміну від автоматичних вимикачів, пристрій реагує не лише на коротке замикання, а й на небезпечні коливання напруги та перевантаження, що не завжди викликають спрацювання автомата.

Наявність TrueRMS, професійної моделі Pro, журналу аварій, регульованих затримок і функції захисту від частих спрацьовувань робить цю модель оптимальним рішенням для квартир, приватних будинків та об’єктів із нестабільним електроживленням.
