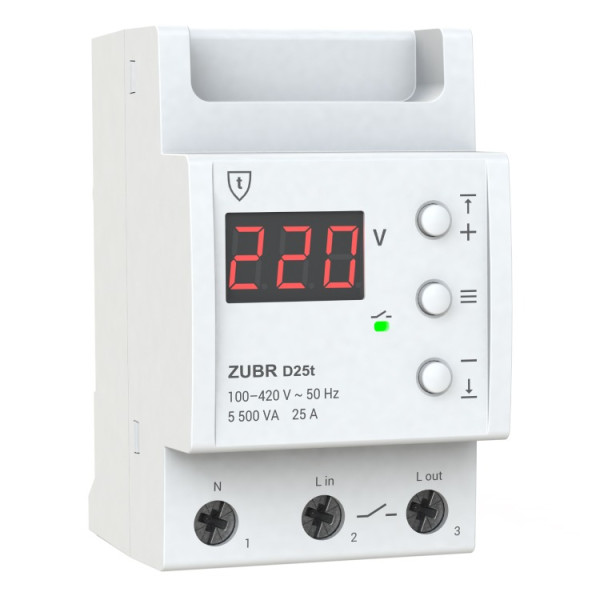

Реле напруги однофазне ZUBR D25А t (3 модулі) термозахист

Однофазне реле напруги з термозахистом ZUBR для захисту електрообладнання

Реле напруги ZUBR D25-63 (t) - однофазне реле напруги з термозахистом, призначене для захисту побутового та професійного обладнання від небезпечних коливань напруги в мережі 230 В змінного струму. При виході напруги за встановлені межі пристрій автоматично відключає навантаження, запобігаючи пошкодженню електроприладів, перегріву та передчасному зносу техніки.

Призначення та принцип роботи

Основне завдання реле - контроль напруги в однофазній мережі та своєчасне відключення споживачів у разі аварійної ситуації. Модель ZUBR D25-63 (t) використовує алгоритм TrueRMS, який забезпечує високу точність вимірювання навіть у випадках, коли форма напруги відрізняється від синусоїди. Це дозволяє мінімізувати вплив мережевих перешкод і некоректних імпульсів на результат вимірювання.

Як працює захист

Користувач задає верхню та нижню межу допустимої напруги. Якщо показники виходять за встановлений діапазон, реле миттєво відключає навантаження. Після стабілізації параметрів активується відлік часу затримки, по завершенню якого подача живлення відновлюється.

Сфери застосування

Реле напруги ZUBR D25-63 (t) застосовується в однофазних електромережах житлових, комерційних та виробничих об’єктів. Пристрій встановлюється в розподільний щиток на стандартну DIN-рейку шириною 35 мм.

• квартири та приватні будинки з нестабільною напругою;
• офісні приміщення з великою кількістю електроніки;
• об’єкти з чутливим обладнанням (холодильники, кондиціонери, котли);
• приміщення зі старою електропроводкою.

У разі встановлення в умовах підвищеної вологості або ризику потрапляння води електрощит повинен відповідати класу захисту IP55 згідно ДСТУ 14254.

Ключові переваги та технічні особливості

• Алгоритм TrueRMS забезпечує коректне визначення діючого значення напруги навіть за наявності спотворень сигналу. Це підвищує надійність захисту електромережі та зменшує ризик помилкових спрацювань.
• Функція дозволяє уникнути відключення обладнання при безпечних за величиною та тривалістю відхиленнях напруги. Це особливо актуально для техніки, чутливої до частих перезапусків.
• Час затримки подачі навантаження встановлюється в діапазоні від 3 до 600 секунд. Для холодильників і кондиціонерів рекомендовано встановлювати 120–180 секунд, що запобігає перевантаженню компресора.
• Вбудований захист від перегріву активується при досягненні температури всередині корпусу 80 °C. Це підвищує безпеку експлуатації та продовжує ресурс контактної групи.
• Вмикання навантаження здійснюється максимально близько до переходу синусоїди через нуль, що зменшує іскріння контактів і подовжує термін служби реле.

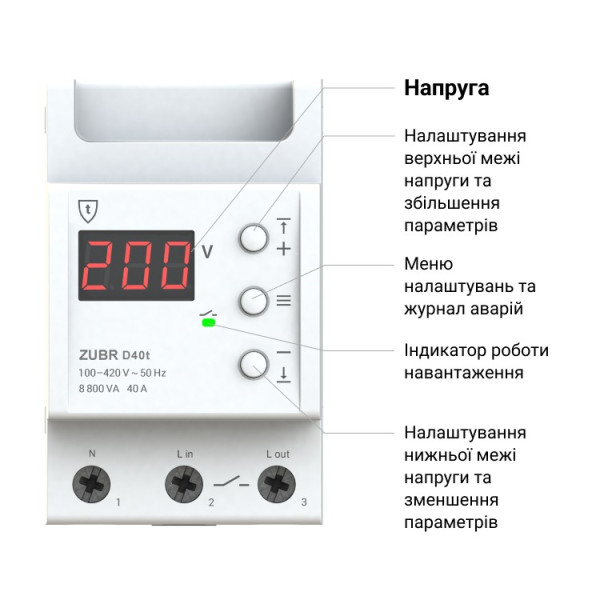

• Налаштування виконується за допомогою трьох кнопок. Цифровий екран постійно відображає поточне значення напруги та системну інформацію, що дозволяє швидко змінювати параметри контролю.

Особливості використання та обмеження

• призначене виключно для однофазної мережі 230 В;
• монтується тільки в розподільний щиток на DIN-рейку 35 мм;
• не замінює стабілізатор напруги та не коригує параметри мережі;
• для вологих приміщень необхідний щит із відповідним класом захисту.
