Реле напруги Horoz Electric в розетку

Реле напруги Horoz для захисту електрообладнання

Реле напруги Horoz Electric у розетку призначене для захисту підключених електроприладів від небезпечного підвищення або зниження напруги в електромережі. Пристрій контролює параметри мережі та автоматично відключає навантаження, якщо напруга виходить за встановлені межі.

Реле підключається безпосередньо до стандартної розетки, тому для його встановлення не потрібен монтаж в електричному щиті. Електроприлад підключається до розетки на корпусі реле. Такий формат зручний для локального захисту побутової техніки та іншого електрообладнання з максимальним струмом навантаження до 16 А.

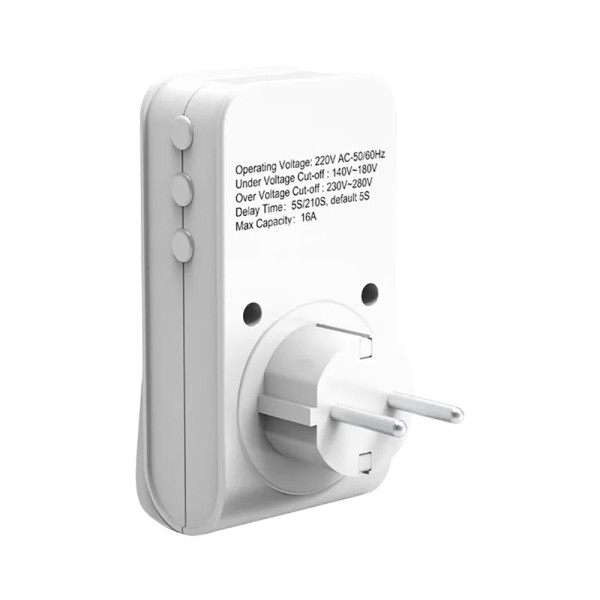

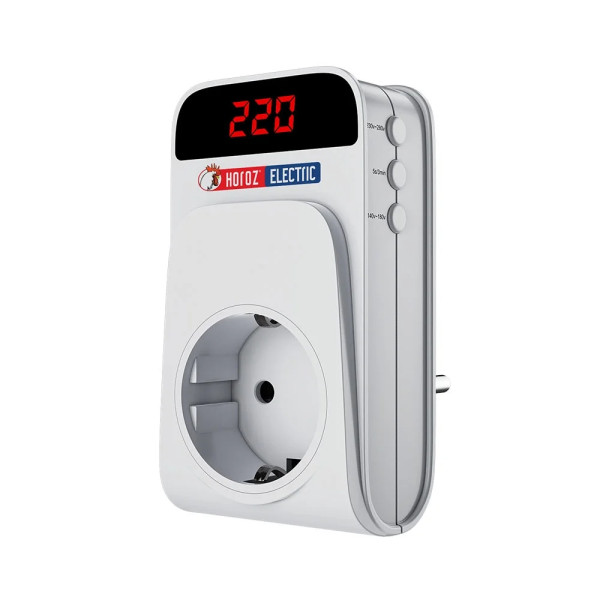

На передній панелі розташований цифровий дисплей, який дозволяє контролювати напругу мережі. Робоча напруга пристрою становить 220 В AC з частотою 50/60 Гц. Передбачено налаштування верхньої та нижньої межі відключення, а також часу затримки повторного ввімкнення.

Діапазон відключення при підвищеній напрузі становить 230–280 В, а при зниженій — 140–180 В. Після нормалізації параметрів електромережі реле може відновити подачу живлення із заданою затримкою. Доступні значення часу затримки — 5 секунд або 3 хвилини, за замовчуванням встановлено 5 секунд.

Технічні характеристики

Особливості реле напруги Horoz Electric

• контроль напруги електромережі;
• відключення навантаження при підвищеній або зниженій напрузі;
• регулювання верхньої межі відключення в діапазоні 230–280 В;
• регулювання нижньої межі відключення в діапазоні 140–180 В;
• максимальний струм навантаження 16 А;
• цифровий дисплей для відображення напруги;
• вибір затримки повторного ввімкнення 5 секунд або 3 хвилини;
• просте підключення без монтажу в електричному щиті.

Принцип роботи

Реле Horoz Electric встановлюється між електричною розеткою та приладом, який необхідно захистити. Під час роботи пристрій контролює напругу мережі. Якщо її значення виходить за встановлені верхню або нижню межі, реле відключає підключене навантаження.

Після повернення напруги до допустимого діапазону живлення відновлюється із заданою затримкою. Можливість вибору між затримкою 5 секунд та 3 хвилини дозволяє налаштувати роботу пристрою відповідно до особливостей підключеного обладнання.
