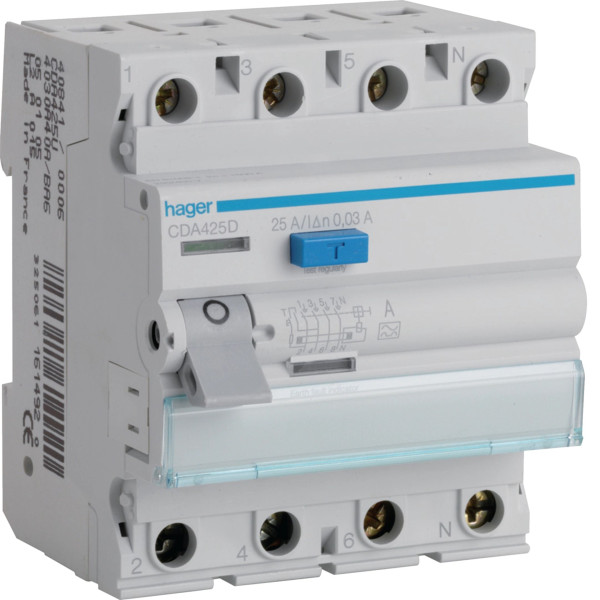

Пристрій захисного відключення Hager CDA425D 4P 6kA 25A 30mA, тип A

Пристрій захисного відключення Hager - надійний захист від ураження струмом

Пристрій захисного відключення Hager CDA425D 4P 6kA 25A 30mA тип A призначений для автоматичного відключення електричного кола у разі виникнення струму витоку. Це ключовий елемент електробезпеки у житлових, комерційних та промислових електромережах. ПЗВ забезпечує захист людей від ураження електричним струмом, а також знижує ризик займання через пошкодження ізоляції або витоки струму на землю.

Модель розрахована на номінальний струм 25А, має чотири полюси (4P) для використання у трифазних мережах з нейтраллю та чутливість 30mA — стандартний рівень для захисту людини. Тип A забезпечує коректну роботу в мережах із сучасними електроприладами, що створюють пульсуючі постійні струми витоку.

Призначення та сфера застосування

ПЗВ Hager CDA425D використовується для побудови безпечних електрощитів у трифазних мережах 400 В. Пристрій встановлюється у розподільчі щити та працює спільно з автоматичними вимикачами, забезпечуючи комплексний захист електроліній.

• житлові будинки та квартири з трифазним вводом;
• офісні та комерційні приміщення;
• майстерні, гаражі, невеликі виробничі об'єкти;
• лінії живлення розеткових груп, електрообладнання, побутової та професійної техніки.

Чутливість 30mA робить пристрій оптимальним для захисту людини при випадковому дотику до струмопровідних частин або при пошкодженні ізоляції.

Технічні особливості та принцип роботи

На відміну від типу AC, який реагує лише на синусоїдальний змінний струм витоку, тип A додатково розпізнає пульсуючий постійний струм. Це критично важливо для сучасних електроприладів: пральних машин, індукційних плит, блоків живлення, зарядних пристроїв, кондиціонерів. Саме тому ПЗВ типу A рекомендується для нових електромереж та реконструкції старих щитів.

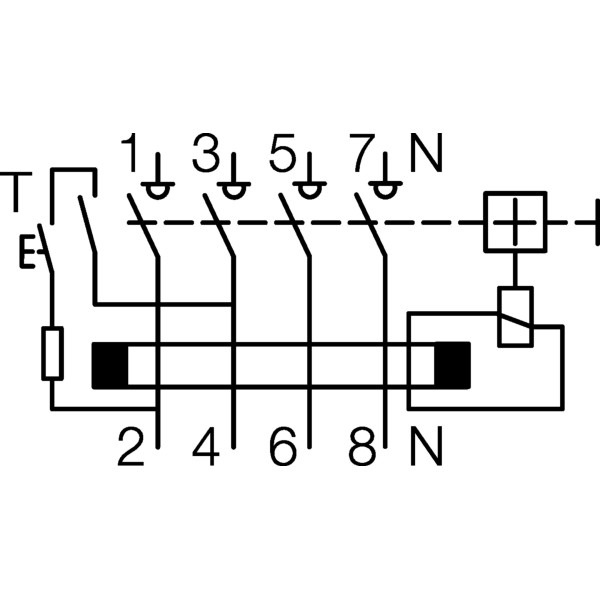

Чотири полюси дозволяють одночасно контролювати три фази та нейтраль у трифазній системі. При виникненні струму витоку відключення відбувається по всіх провідниках одночасно, що гарантує повну електробезпеку лінії.

Номінальний струм 25А визначає допустиме постійне навантаження на пристрій. Чутливість 30mA відповідає вимогам захисту людини. Показник 6kA вказує на стійкість до умов короткого замикання у поєднанні з відповідним автоматичним вимикачем.

Переваги використання Hager CDA425D

• захист від ураження електричним струмом при прямому та непрямому дотику;
• зниження ризику пожежі через витік струму;
• сумісність із сучасною побутовою та промисловою технікою;
• можливість використання у трифазних мережах 380–400 В;
• відповідність актуальним вимогам електробезпеки.

Приклади практичного використання

У приватному будинку з трифазним вводом ПЗВ Hager CDA425D встановлюється на окрему групу розеток кухні, де працюють індукційна плита та посудомийна машина. У разі пошкодження ізоляції або пробою на корпус пристрій миттєво відключає живлення, запобігаючи ураженню струмом.

В офісному приміщенні пристрій може захищати лінію живлення серверного обладнання або кондиціонування, де застосовуються імпульсні блоки живлення, що потребують саме типу A.

Особливості монтажу та обмеження

Монтаж пристрою виконується у розподільчому щиті на DIN-рейку. Підключення повинно здійснюватися кваліфікованим електриком із дотриманням схеми підключення та номінальних параметрів мережі.

ПЗВ не забезпечує захист від перевантаження та короткого замикання — для цього обов'язково використовується автоматичний вимикач відповідного номіналу. Пристрій також не призначений для роботи у мережах із постійним струмом без відповідної специфікації.
