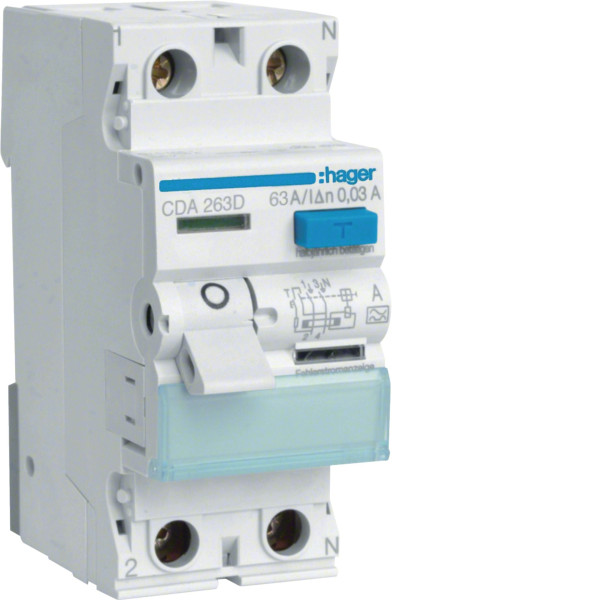

Пристрій захисного відключення Hager CDA263D 2P 6kA 63A 30mA, тип A

Пристрій захисного відключення Hager для безпечної експлуатації електромережі

Hager CDA263D - це двополюсний ПЗВ (RCD), призначений для захисту людей від ураження електричним струмом та запобігання пожежам, спричиненим струмами витоку. Номінальний струм 63A, чутливість 30mA та вимикаюча здатність 6kA забезпечують ефективну роботу в однофазних мережах змінного струму з напругою 230 В.

Модель належить до типу A, що означає коректне реагування не лише на змінний, а й на пульсуючий постійний струм витоку. Це робить пристрій актуальним для сучасних електромереж із підключенням побутової техніки, електроніки та обладнання з імпульсними блоками живлення.

Призначення та принцип роботи ПЗВ 63A 30mA

Основне завдання пристрою захисного відключення — миттєве розмикання електричного кола у разі виникнення диференційного струму, що перевищує порогове значення 30mA. Такий рівень чутливості відповідає вимогам захисту людини від небезпечного ураження струмом при прямому або непрямому контакті.

ПЗВ відключає живлення у випадках:

• пошкодження ізоляції кабелю або електропроводки;
• витоку струму через корпус електроприладу;
• дотику людини до струмопровідних частин;
• порушення роботи обладнання з утворенням небезпечного диференційного струму.

Важливо розуміти, що пристрій захисного відключення не захищає від перевантаження або короткого замикання. Для комплексного захисту його необхідно встановлювати разом із автоматичним вимикачем відповідного номіналу.

Сфери застосування Hager CDA263D

Двополюсний ПЗВ 63A 30mA застосовується у житлових, комерційних та адміністративних приміщеннях для захисту окремих груп споживачів або всієї лінії живлення.

Пристрій доцільно використовувати для:

• розеткових груп у квартирах та приватних будинках;
• ванних кімнат і кухонь із підвищеною вологістю;
• підключення бойлерів, пральних машин, посудомийних машин;
• захисту електричних котлів та іншого обладнання з електронним керуванням.

Тип A особливо рекомендований для мереж, де використовуються пральні машини, індукційні плити, комп’ютерна техніка та інші пристрої з електронними модулями.

Технічні особливості та переваги

Hager CDA263D має номінальний струм 63 ампер, диференційний струм спрацювання 30 міліампер, двополюсне виконання та вимикаючу здатність 6 кА. Конструкція передбачає монтаж на стандартну DIN-рейку у розподільчому щиті.

Серед основних переваг:

• Надійний захист людини від ураження електричним струмом у побутових мережах.
• Сумісність із сучасною технікою завдяки підтримці пульсуючих постійних струмів витоку.
• Оптимальний номінал 63A для окремих груп споживачів середнього навантаження.
• Швидке механічне спрацювання при виникненні небезпечної ситуації.
• Компактний модульний формат для встановлення в електрощит.

Тип A порівняно з типом AC

На відміну від ПЗВ типу AC, які реагують лише на змінний струм витоку, тип A забезпечує ширший спектр захисту. У сучасних електромережах із великою кількістю електроніки це принципово важливо, оскільки частина витоків має пульсуючий характер. Тому для квартир і будинків із сучасною побутовою технікою вибір типу A є технічно обґрунтованим.

Особливості монтажу та експлуатаційні обмеження

Встановлення виконується у розподільчому щиті на DIN-рейку з дотриманням схеми підключення фази та нуля. Рекомендується монтаж кваліфікованим електромонтажником із перевіркою правильності підключення та тестуванням кнопки перевірки працездатності.

Пристрій не призначений для захисту від перевантаження та короткого замикання без додаткового автоматичного вимикача. Номінальний струм 63A не повинен перевищуватися під час експлуатації. Вибір ПЗВ має здійснюватися з урахуванням розрахункового навантаження та параметрів електромережі.
