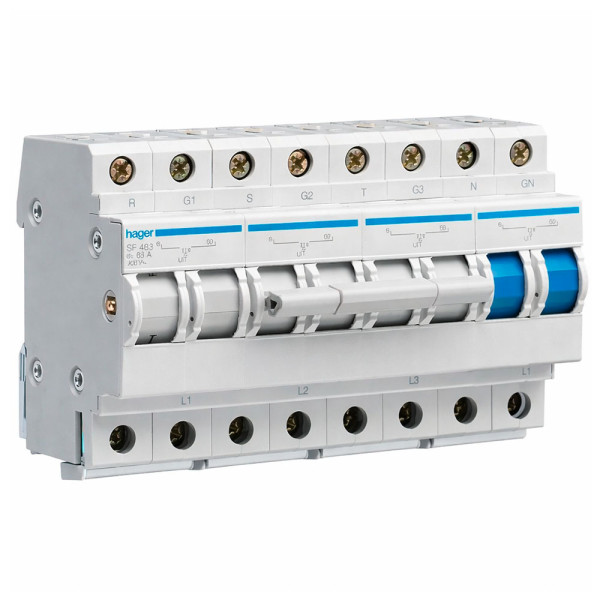

Перемикач вводу резерва Hager SF463 400В/63A, 3+N, 4P

Перемикач вводу резерву Hager - для безпечного перемикання джерел живлення

Перемикач вводу резерву Hager SF463 — це модульний комутаційний пристрій, призначений для ручного перемикання електроживлення між двома незалежними джерелами. Найчастіше таке обладнання використовується для перемикання між основною електромережею та резервним джерелом живлення, наприклад генератором або альтернативною електролінією. Пристрій забезпечує надійну та безпечну роботу електричної системи у разі аварійного відключення основного живлення.

Модель розрахована на роботу у трифазних мережах змінного струму з номінальною напругою до 400 В та номінальним струмом 63 А. Конструкція перемикача має чотири полюси (3 фази + нейтраль), що дозволяє одночасно комутувати всі провідники лінії. Завдяки цьому забезпечується повна електрична ізоляція між двома джерелами живлення та виключається їх одночасне підключення.

Призначення та принцип роботи перемикача вводу резерву

Перемикач Hager SF463 застосовується у системах електроживлення, де важливо забезпечити можливість швидкого переходу на резервне джерело електроенергії. Пристрій працює за принципом механічного перемикання між трьома положеннями: основне джерело, вимкнено, резервне джерело. Така схема виключає одночасну подачу напруги з двох джерел і підвищує безпеку електромережі.

Перемикачі вводу резерву використовуються у різних типах електричних систем, де необхідна стабільність живлення та можливість резервування.

• житлові будинки та приватні котеджі з резервними генераторами;
• комерційні об’єкти — магазини, офіси, склади;
• невеликі виробничі приміщення;
• серверні та технічні приміщення з резервним живленням;
• електрощити з можливістю підключення генератора або альтернативної мережі.

Завдяки модульному формату пристрій легко встановлюється у стандартні електричні щити на DIN-рейку, що робить його зручним для монтажу у сучасних розподільчих системах.

Конструктивні особливості перемикача Hager SF463

Перемикач виготовлений відповідно до стандартів якості виробника Hager і розрахований на тривалу експлуатацію у розподільчих електричних щитах. Конструкція забезпечує стабільну комутацію навантаження без ризику короткого замикання між джерелами живлення.

Основні технічні характеристики

• номінальний струм — 63 А;
• номінальна напруга — до 400 В;
• тип мережі — трифазна;
• кількість полюсів — 4P (3 фази + нейтраль);
• тип перемикання — I–0–II;
• тип монтажу — модульний, на DIN-рейку;
• призначення — ручне перемикання між двома джерелами живлення.

Чотириполюсна схема комутації дозволяє розривати не лише фазні провідники, але й нейтраль, що є важливою вимогою у багатьох сучасних електричних системах.

Переваги використання перемикача вводу резерву

Встановлення перемикача Hager SF463 дозволяє організувати надійну систему резервного живлення без складних автоматичних рішень. Це практичний варіант для об'єктів, де перемикання виконується вручну у разі відключення основної мережі.

До основних переваг цього перемикача належать:

• безпека — механічне блокування виключає одночасне підключення двох джерел живлення;
• простота експлуатації — ручне перемикання зрозуміле та не потребує складного налаштування;
• надійність — механічна конструкція має тривалий ресурс роботи;
• повне відключення нейтралі — важливо для правильної роботи генераторів;
• зручний монтаж у стандартні електричні щити;
• відповідність вимогам сучасних систем резервного електроживлення.

Приклади використання у системах електроживлення

У приватному будинку перемикач вводу резерву може використовуватися для підключення бензинового або дизельного генератора. У разі відключення основної електромережі користувач переводить перемикач у положення резервного джерела і подає живлення від генератора на електрощит будинку.

На комерційних об’єктах пристрій дозволяє швидко переключити навантаження на альтернативну лінію електроживлення або резервний генератор, забезпечуючи безперервну роботу обладнання.

Особливості монтажу та експлуатації

Монтаж перемикача Hager SF463 виконується у розподільчому щиті на стандартну DIN-рейку. Підключення повинно виконуватися відповідно до електричної схеми з дотриманням правил електробезпеки та рекомендацій виробника.

Пристрій призначений для використання у внутрішніх електрощитах і повинен експлуатуватися у сухих приміщеннях без впливу агресивного середовища. Встановлення та підключення бажано довіряти кваліфікованим електрикам.

Обмеження використання

Перемикач Hager SF463 не виконує функції автоматичного перемикання живлення. У разі відключення основної мережі користувач повинен самостійно перевести важіль у відповідне положення. Також пристрій не є захисним апаратом і не замінює автоматичні вимикачі або пристрої захисного відключення, які повинні бути встановлені у системі електроживлення окремо.
