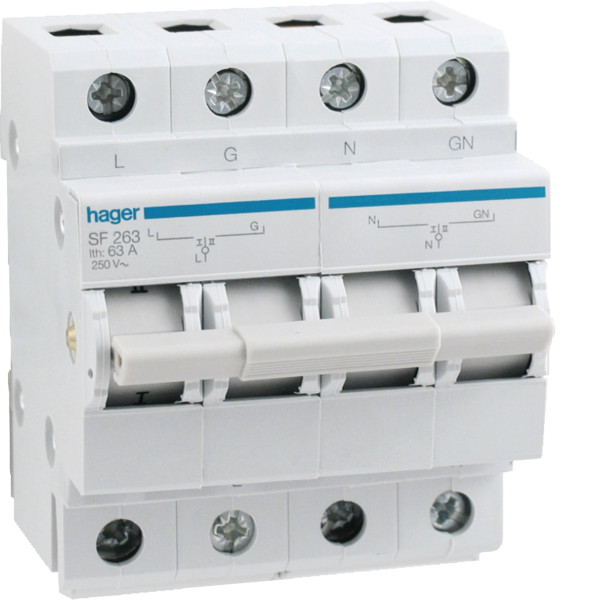

Перемикач вводу резерва Hager SF263 250В/63A, 2P, 1+N

Перемикач вводу резерву Hager для ручного перемикання джерел живлення

Перемикач вводу резерву SF263 - модульний комутаційний апарат, призначений для безпечного ручного перемикання електроживлення між двома незалежними джерелами. Найчастіше він використовується для переходу з основної електромережі на резервне джерело, наприклад генератор або альтернативну лінію живлення. Такий перемикач дозволяє швидко відновити подачу електроенергії у разі відключення основної мережі та забезпечує електробезпеку під час комутації.

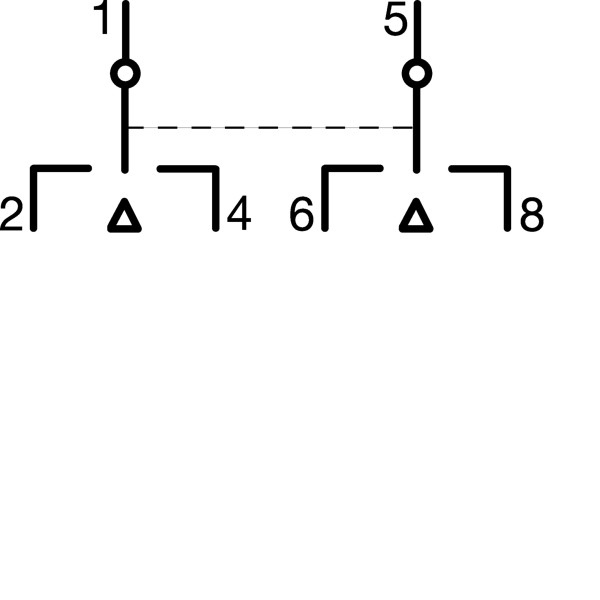

Модель Hager SF263 розрахована на номінальний струм 63 А та робочу напругу до 230 В змінного струму. Конструкція на 2 полюси (2P, 1+N) дозволяє одночасно перемикати фазний та нейтральний провідник. Перемикач має три позиції I – 0 – II, де центральне положення «0» повністю відключає ланцюг, що забезпечує безпечну зміну джерела живлення. :contentReference[oaicite:0]{index=0}

Призначення перемикача вводу резерву

Основне завдання такого комутаційного обладнання — організація резервного електроживлення. Перемикач встановлюється у розподільчому щиті та дозволяє вручну обирати, від якого джерела отримує живлення електромережа об'єкта. При відсутності електроенергії в основній мережі користувач може швидко переключити систему на генератор або інше джерело без ризику зворотної подачі струму.

Cфери застосування

• приватні будинки та котеджі з резервним генератором;
• квартири та житлові комплекси з альтернативними джерелами живлення;
• комерційні об'єкти, магазини, офіси;
• невеликі виробничі приміщення та майстерні;
• системи резервного живлення серверних або обладнання.

Завдяки модульному виконанню пристрій легко інтегрується у стандартні електричні щити на DIN-рейку та сумісний з більшістю сучасних систем розподілу електроенергії.

Конструкція та принцип роботи

Перемикач Hager SF263 належить до групи модульних перемикачів навантаження. Він працює за принципом механічної комутації двох незалежних ліній. При цьому конструкція не дозволяє одночасно з'єднати обидва джерела, що виключає можливість аварійних режимів або пошкодження генератора.

Основні особливості конструкції

• двополюсне перемикання (фаза + нейтраль);
• номінальний струм 63 А для побутових та комерційних навантажень;
• три положення перемикання I–0–II;
• монтаж на DIN-рейку у модульному електрощиті;
• ресурс механічних перемикань до 100 000 операцій;
• робота у мережах змінного струму 50–60 Гц.

Корпус пристрою розрахований на встановлення у розподільчих шафах з класом захисту IP20. Номінальна напруга ізоляції становить 500 В, а імпульсна витримувана напруга — 4 кВ, що відповідає вимогам електробезпеки для модульного комутаційного обладнання.

Приклади використання перемикача

• У приватному будинку перемикач встановлюється між вводом електромережі та резервним генератором. Під час аварійного відключення користувач переводить важіль у положення «II», після чого електромережа будинку живиться від генератора.
• У невеликих офісах або магазинах перемикач використовується для швидкого переходу на резервне джерело, щоб уникнути зупинки касових систем, серверів або холодильного обладнання.
• У майстернях або виробничих приміщеннях перемикач дозволяє підключити альтернативну лінію живлення для критично важливих електроприладів.

Особливості монтажу та експлуатації

Перемикач встановлюється на стандартну DIN-рейку у модульному електрощиті. Підключення виконується гвинтовими клемами, які підтримують жорсткі провідники до 25 мм² та гнучкі до 16 мм².

Пристрій розрахований на роботу при температурі від −25 до +50 °C, що дозволяє використовувати його у більшості житлових і комерційних об'єктів.

Важливі технічні моменти

Перемикач призначений саме для ручного керування і не виконує функції автоматичного перемикання. Він також не замінює автоматичні вимикачі або пристрої захисту від короткого замикання. Для повноцінного захисту мережі необхідно використовувати автоматичні вимикачі та інші захисні пристрої.
