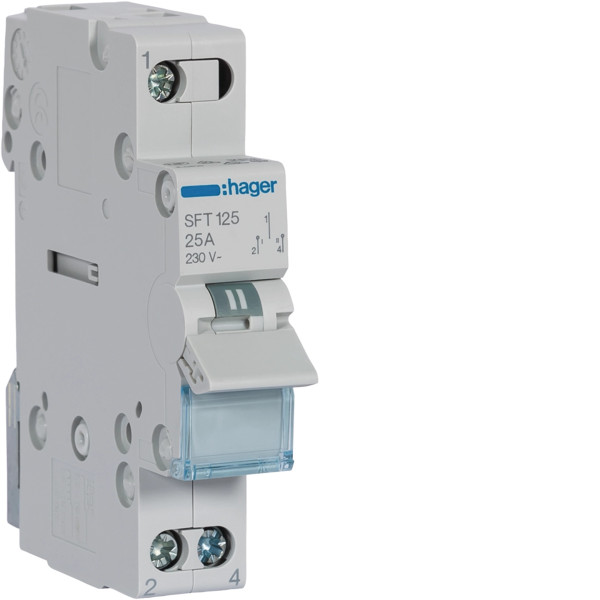

Перемикач I-0-II з загальним виходом зверху Hager 1P 25А/230В SFT125

Перемикач з загальним виходом зверху Hager для ручного перемикання джерел живлення

Перемикач Hager SFT125 - модульний однополюсний перемикач навантаження типу I-0-II, призначений для ручного перемикання електричних ліній або джерел живлення в однофазних мережах змінного струму. Пристрій використовується в розподільчих щитах для організації безпечного та надійного перемикання між двома електричними колами або джерелами електроенергії.

Модель має загальний вихід зверху, що спрощує підключення в електрощитах і дозволяє оптимально організувати монтаж провідників. Номінальний струм 25А та робоча напруга 230В роблять перемикач придатним для побутових і комерційних електроустановок.

Призначення перемикача Hager SFT125

Перемикач I-0-II використовується для ручного керування електроживленням. Конструкція передбачає три фіксовані положення: перше джерело живлення (I), вимкнено (0) та друге джерело живлення (II). Це дозволяє безпечно перемикати електричне навантаження між різними лініями без ризику їх одночасного з'єднання.

Такі перемикачі часто застосовуються у системах резервного живлення, де необхідно швидко переключити навантаження між основною електромережею та альтернативним джерелом енергії.

Сфери застосування

Модульний перемикач Hager широко використовується в електричних системах житлових, комерційних та технічних об'єктів. Його встановлюють у розподільчі щити для керування лініями живлення або організації резервного електропостачання.

• перемикання між основною мережею та резервним генератором;
• ручне керування окремими електричними лініями;
• організація альтернативних джерел живлення в приватних будинках;
• електрощити квартир, офісів, магазинів та технічних приміщень;
• системи керування обладнанням у невеликих електроустановках.

Конструктивні особливості та переваги

Перемикач Hager SFT125 створений відповідно до вимог сучасних електромонтажних систем. Модульна конструкція дозволяє встановлювати пристрій на стандартну DIN-рейку в електрощитах, що значно спрощує монтаж і обслуговування.

• три фіксовані положення перемикання I-0-II;
• однополюсна конструкція для однофазних мереж;
• номінальний струм 25А для стабільної роботи побутових навантажень;
• робоча напруга 230В;
• загальний вихід зверху для зручного підключення проводів;
• надійні контактні групи для довготривалої експлуатації;
• компактний модульний формат для монтажу на DIN-рейку.

Особливості встановлення та використання

Монтаж перемикача виконується у стандартний електричний щит. Пристрій займає мінімум місця та легко інтегрується в існуючу систему розподілу електроенергії.

У моделі передбачено верхній загальний контакт, що дозволяє підвести основну лінію живлення зверху, а нижні контакти використовувати для підключення альтернативних ліній або джерел живлення. Така схема зменшує перехрещення проводів у щиті та робить монтаж більш акуратним.

У приватному будинку перемикач часто застосовується для перемикання між центральною електромережею та бензиновим або дизельним генератором. В офісних приміщеннях пристрій може використовуватися для керування різними групами електричних навантажень або резервними лініями живлення.

Обмеження та важливі рекомендації

Перемикач призначений для ручного керування і не виконує функцію автоматичного перемикання живлення. Також він не є захисним пристроєм, тому для повноцінного захисту електромережі необхідно використовувати автоматичні вимикачі, пристрої захисного відключення або реле контролю напруги.

При монтажі важливо дотримуватися номінальних параметрів пристрою: максимальний струм навантаження не повинен перевищувати 25А, а робоча напруга має відповідати стандарту 230В змінного струму.
