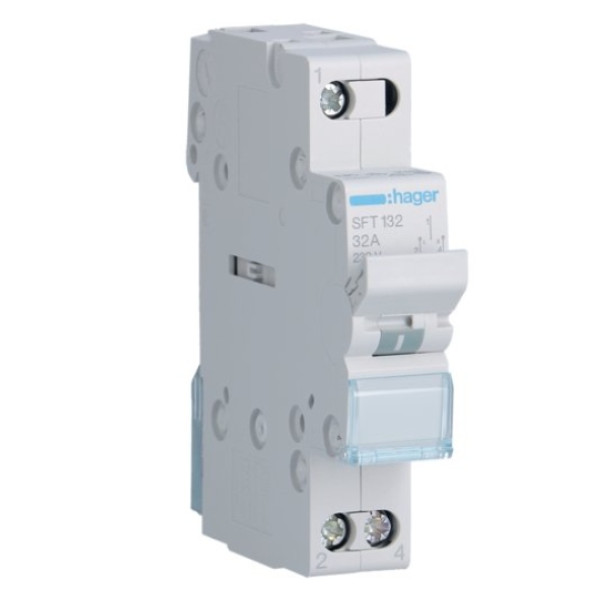

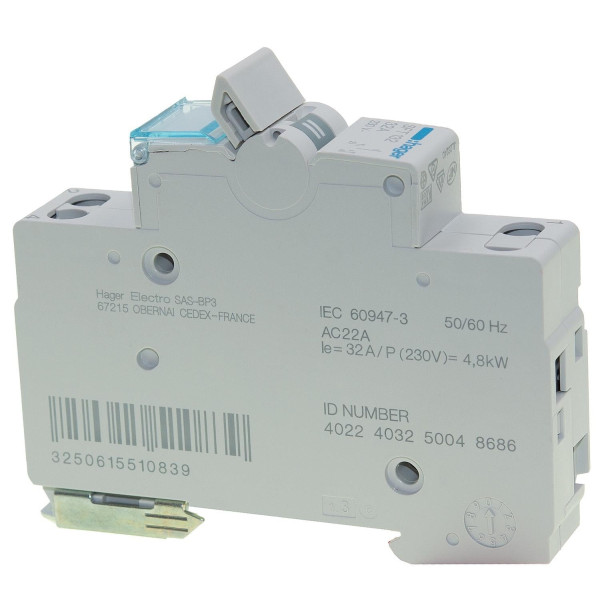

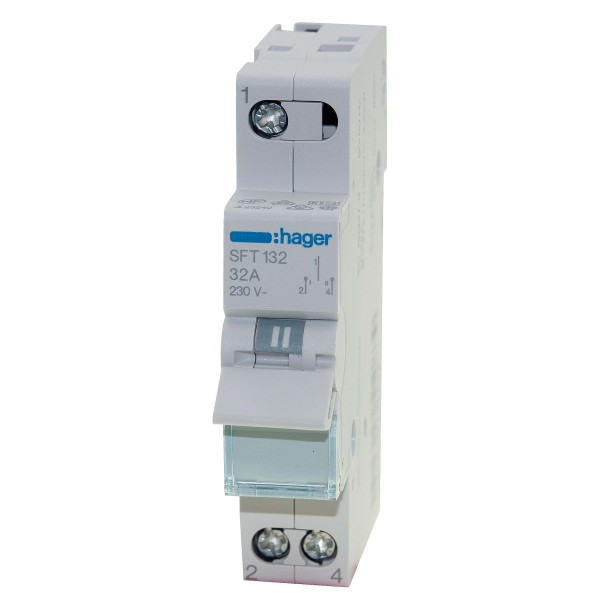

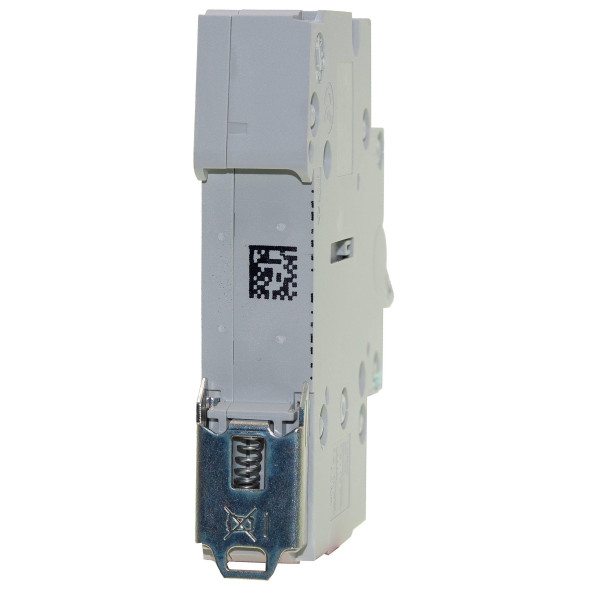

Перемикач I-0-II Hager SFT132 з загальним виходом зверху 1P 32А 230В

Перемикач з загальним виходом зверху Hager для ручного перемикання джерел живлення

Hager SFT132 — модульний перемикач I-0-II, призначений для ручного перемикання електричного кола між двома лініями з можливістю повного відключення навантаження в середньому положенні. Модель має один полюс, розрахована на номінальний струм 32 А та робочу напругу змінного струму 230 В.

Перемикач має три робочі положення I-0-II. У положенні I навантаження підключається до першої лінії, у положенні 0 коло розімкнене, а положення II використовується для підключення другої лінії. Така схема зручна для організації ручного вибору між двома джерелами або електричними колами.

Особливістю Hager SFT132 є розташування загального виходу зверху. Це необхідно враховувати під час проєктування схеми та підключення пристрою в електричному щиті. З'єднання виконується за допомогою гвинтових клем, які забезпечують надійну фіксацію провідників.

Конструкція та електричні характеристики Hager SFT132

Перемикач виконаний у компактному модульному корпусі шириною 17,5 мм, завдяки чому займає один модуль у розподільному щиті. Висота встановленого виробу становить 83 мм, глибина — 70 мм. Ступінь захисту корпусу — IP20.

Номінальний та номінальний термічний струм становлять 32 А. Для категорій використання AC-21 та AC-22 номінальний робочий струм також становить 32 А. Номінальна напруга ізоляції — 440 В, а стійкість до номінальної імпульсної напруги — 4000 В.

Контактна система розрахована на тривалу експлуатацію. Кількість механічних операцій становить до 200 000, а електрична зносостійкість при номінальному навантаженні для категорій AC-21 та AC-22 — 25 000 робочих циклів.

Технічні характеристики перемикача Hager SFT132

Переваги перемикача Hager SFT132

• три положення I-0-II для зручного ручного керування електричним колом;
• можливість повного відключення навантаження в положенні 0;
• загальний вихід розташований у верхній частині пристрою;
• компактне однополюсне модульне виконання;
• гвинтове підключення провідників;
• висока механічна та електрична зносостійкість;
• підходить для встановлення у модульних електричних щитах.

Застосування Hager SFT132

Перемикач Hager SFT132 застосовується в однофазних електричних мережах для ручного вибору між двома лініями або режимами роботи. Його можна використовувати в розподільних щитах житлових, комерційних та інших електроустановок, де необхідне перемикання за схемою I-0-II.

Наявність нейтрального положення дозволяє спочатку повністю відключити навантаження, а потім виконати перемикання на іншу лінію. Під час монтажу необхідно враховувати схему підключення конкретної моделі та розташування загального виходу зверху.
