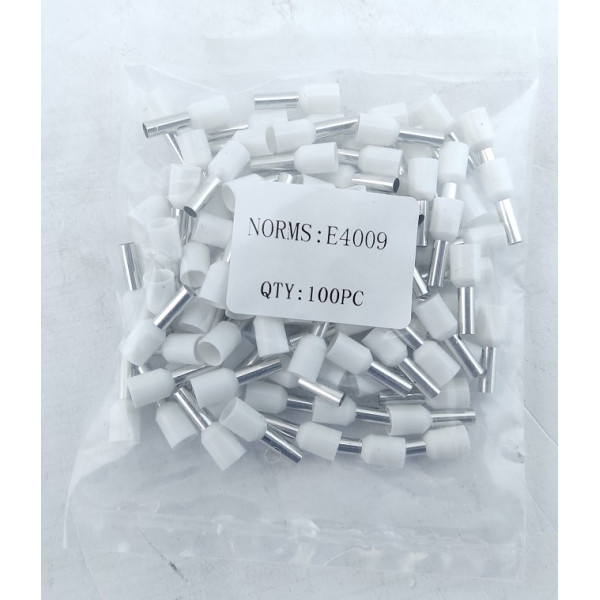

Наконечник гільза TNSy Е4009 4мм² білий

Наконечник для кабелю TNSy

Наконечник гільза TNSy E4009 призначений для окінцювання гнучких багатодротяних проводів із перерізом жили 4 мм². Він використовується під час електромонтажних робіт для підготовки провідника до підключення до контактних затискачів електроустаткування. Металева гільза об'єднує окремі дротинки жили в компактну контактну частину, яку зручно встановлювати в затискний механізм.

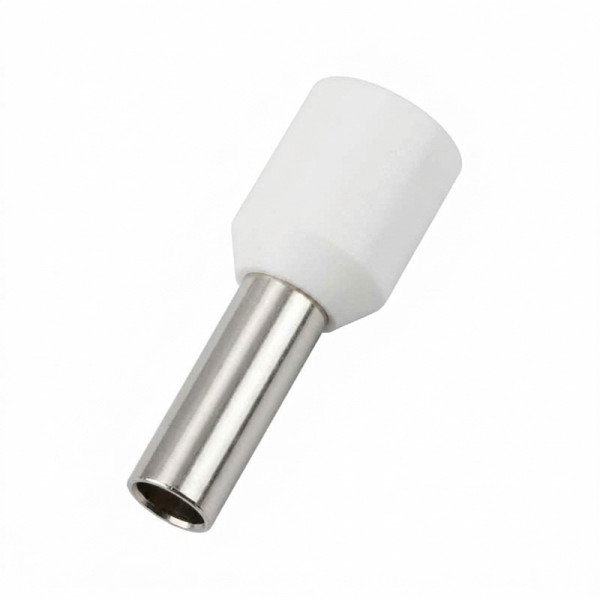

Наконечник має металеву трубчасту частину та ізоляційну манжету. Гільза виготовлена з міді з лудженим покриттям, яке допомагає захищати метал від корозії. Ізоляційна манжета виконана з ПВХ, що не підтримує горіння. Така конструкція дає змогу підготувати кінець гнучкого проводу до підключення та спростити його встановлення в контактний затискач.

Для монтажу необхідно зняти ізоляцію з кінця проводу, вставити оголену жилу всередину порожнистої гільзи та обтиснути її спеціальним інструментом. Під час опресування металева трубка фіксує дротинки разом, формуючи єдину контактну ділянку. Це допомагає уникнути розпушення окремих дротинок під час встановлення провідника в затискач.

Типорозмір E4009 розрахований на один провід із перерізом 4 мм². Довжина контактної частини становить 9 мм, загальна довжина виробу — 16,4 мм. Біла ізоляційна манжета дає змогу візуально розрізняти наконечник під час монтажу та обслуговування електричних з'єднань.

Наконечник використовується для окінцювання гнучких багатодротяних провідників, які підключаються до контактних затискачів відповідного типорозміру. Луджена мідна гільза призначена для формування контактної ділянки, а ізоляційна манжета закриває основу металевої трубки. Виріб проходить добровільну сертифікацію відповідно до вимог ДСТУ EN 60947-1:2017.

Технічні характеристики

Застосування

Наконечник TNSy E4009 використовують для окінцювання гнучких багатодротяних проводів перерізом 4 мм² перед підключенням до клемних блоків, автоматичних вимикачів, набірних затискачів, розеток та іншого електроустаткування з відповідними контактними затискачами. Він підходить для електромонтажу розподільних щитів і електричних ліній, у яких застосовується затискне підключення провідників.
