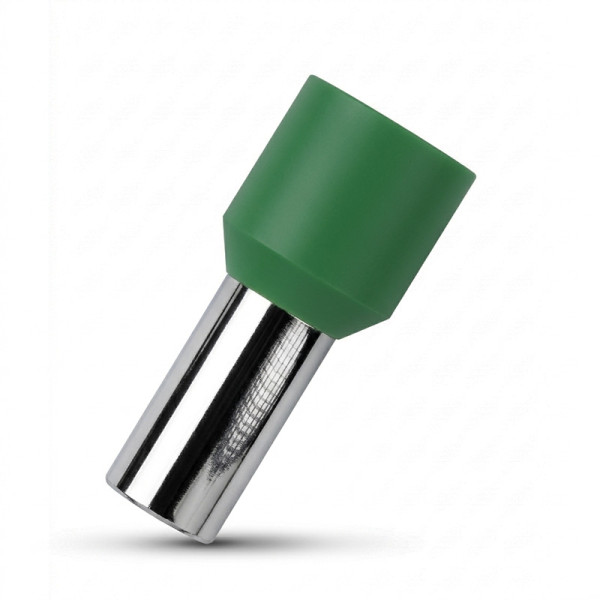

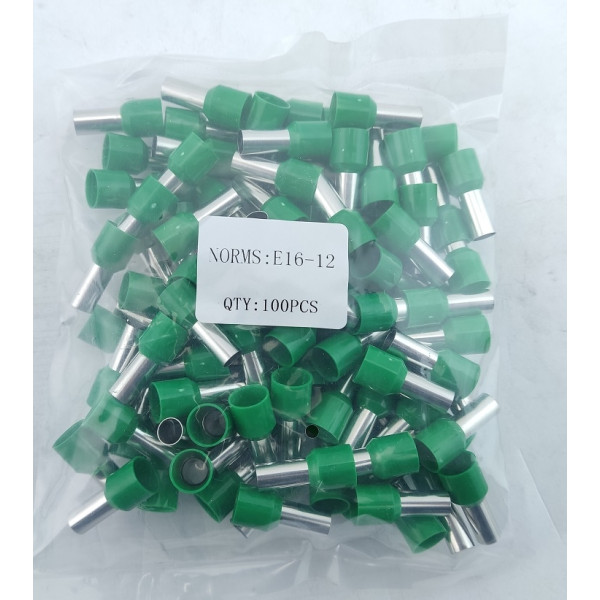

Наконечник гільза TNSy Е16-12 16мм² зелений

Наконечник для кабелю TNSy

Наконечник гільза TNSy E16-12 призначений для окінцювання гнучких багатодротяних проводів із перерізом жили 16 мм². Він використовується під час електромонтажу для підготовки провідника до підключення до контактних затискачів електроустаткування. Металева трубчаста частина наконечника об'єднує окремі дротинки жили в компактну контактну ділянку.

Конструкція виробу передбачає мідну гільзу з лудженим покриттям та ізоляційну манжету з ПВХ, що не підтримує горіння. Металева частина призначена для контакту з провідником, а ізоляційна манжета закриває ділянку біля основи гільзи. Таке виконання полегшує монтаж і допомагає підготувати багатодротяну жилу до встановлення в затискний механізм.

Для встановлення наконечника необхідно зачистити кінець проводу від ізоляції, вставити жилу всередину порожнистої трубки та виконати опресування спеціальним інструментом. Під час обтискання гільза фіксує пучок дротинок, утворюючи єдину контактну конструкцію. Це запобігає розпушенню окремих дротинок під час підключення провідника до затискача.

Типорозмір E16-12 розрахований на один провід із перерізом 16 мм². Довжина контактної частини становить 12 мм, загальна довжина виробу — 22 мм. Зелена ізоляційна манжета дає змогу візуально розрізняти наконечник під час виконання монтажних робіт та обслуговування електричних з'єднань.

Луджена мідь використовується для виготовлення контактної гільзи та сприяє захисту металу від корозії. Наконечник застосовується для підготовки гнучких багатодротяних провідників до підключення в електричних щитах, розподільних пристроях та іншому обладнанні з відповідними контактними затискачами. Виріб проходить добровільну сертифікацію відповідно до вимог ДСТУ EN 60947-1:2017.

Технічні характеристики

Застосування

Наконечник TNSy E16-12 використовують для окінцювання гнучких багатодротяних проводів перерізом 16 мм² перед підключенням до клемних блоків, автоматичних вимикачів, набірних затискачів, розеток та інших контактних затискачів електроустаткування. Він підходить для монтажу розподільних щитів, електричних ліній і обладнання, у якому передбачене затискне підключення провідників.
