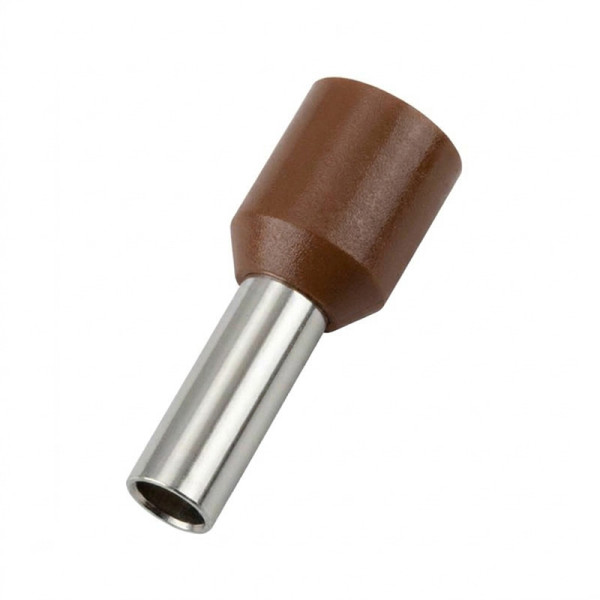

Наконечник гільза TNSy Е10-12 10мм² коричневий

Наконечник для кабелю TNSy

Наконечник гільза TNSy E10-12 призначений для окінцювання гнучких багатодротяних проводів із перерізом жили 10 мм². Він використовується під час електромонтажних робіт, коли необхідно підготувати кінець провідника до підключення до контактного затискача. Металева частина наконечника формує компактну контактну ділянку, що полегшує встановлення проводу в затискний механізм.

Конструкція виробу складається з порожнистої металевої гільзи та ізоляційної манжети. Гільза виготовлена з міді з лудженим покриттям, а ізоляційна частина — з ПВХ, що не підтримує горіння. Таке поєднання матеріалів забезпечує механічну фіксацію багатодротяної жили після обтискання та ізоляцію ділянки біля контактного з'єднання.

Для монтажу необхідно зняти ізоляцію з кінця проводу, вставити оголену жилу в металеву трубку до упору та обтиснути наконечник спеціальним інструментом. Після опресування гільза щільно охоплює дротинки, утворюючи єдину контактну частину. Такий спосіб підготовки провідника допомагає уникнути розпушення окремих дротинок під час встановлення в затискач.

Наконечник має типорозмір E10-12 і розрахований на один провідник із перерізом 10 мм². Довжина металевої контактної частини становить 12 мм. Коричнева ізоляційна манжета дає змогу візуально розрізняти наконечник під час монтажу та обслуговування електричних з'єднань.

Мідна основа з лудженням сприяє формуванню електричного контакту та захищає метал від корозійного впливу. Наконечник застосовується в електромонтажних роботах із багатодротяними гнучкими провідниками, коли для підключення потрібне попереднє окінцювання жили. Виріб проходить добровільну сертифікацію відповідно до ДСТУ EN 60947-1:2017.

Технічні характеристики

Застосування

Наконечник TNSy E10-12 використовують для окінцювання гнучких багатодротяних проводів перерізом 10 мм² перед підключенням до клемних блоків, автоматичних вимикачів, набірних затискачів, розеток та інших контактних затискачів електроустаткування. Він підходить для електромонтажу розподільних щитів, електричних ліній і обладнання, у якому передбачене затискне підключення провідників.
