Для чого призначений наконечник TNSy TE7512?

Він призначений для оконцювання двох гнучких багатодротяних проводів із подальшим підключенням до одного сумісного контактного затискача.

Який переріз проводів підходить для TE7512?

Наконечник розрахований на два провідники перерізом 0,75 мм² кожен, тобто 2 × 0,75 мм².

Як монтується подвійний наконечник?

Зачищені кінці обох проводів вставляють у металеву гільзу та опресовують спеціальним інструментом відповідного типорозміру.

З якого матеріалу виготовлена гільза TE7512?

Контактна частина виготовлена з міді з лудженим покриттям, яке захищає метал від корозії.

Які габарити має наконечник TE7512?

Загальна довжина становить 19,5 мм, довжина контактної частини — 12 мм. Діаметр становить 2,1 мм, розмір D — 5,2 мм, ширина — 3,4 мм.

Наконечник гільза TNSy для 2х проводів TE7512 сірий

Виробник: TechnoSystems Модель: 31985

Все про товар

Опис

Характеристики

Відгуки 0

Часті питання

Питання0

Наконечник гільза TNSy для 2х проводів TE7512 сірий

Є в наявності

54.44 ₴

Купити цей товар в 1 клік:

Ізоляція нагрівальної жили:ПВХ, що не підтримує горіння

Внутрішній діаметр:2,1 мм

Діаметр:5,2 мм

Довжина:19,5 мм

Матеріал:мідний з лудженням

Переріз проводу:2х0,75 мм²

Доставка

Автотранспорт Venbud (Київ)

1700

Автотранспорт Venbud (Київська область)

1700+

Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--

Оплата

Готівкою

Оплата на ФОП

Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)

Також купують з категорій

Гіпсокартон (ЛГК)

Вимикачі

Електромонтажне устаткування

Ізострічка

Автоматичні вимикачі (автомати)

Гільза з’єднувальна

Кабель і провід

Клемник та клемна колодка

Модульні контактори

Наконечники для кабелю

Реле напруги

Системи для прокладки кабелю

Гофра для кабелю

Металорукав

Пластикові кабель канали

Шини електричні та гребінки

Щити розподільчі

Розетки

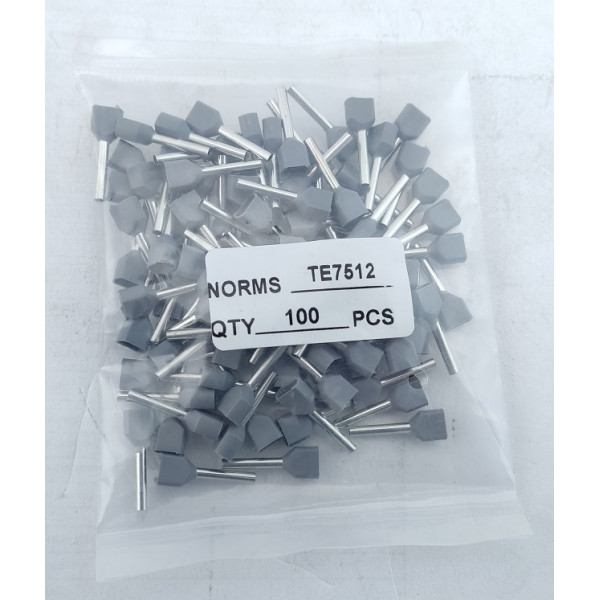

Наконечник гільза TNSy для 2х проводів TE7512 сірий

54.44 ₴

Опис

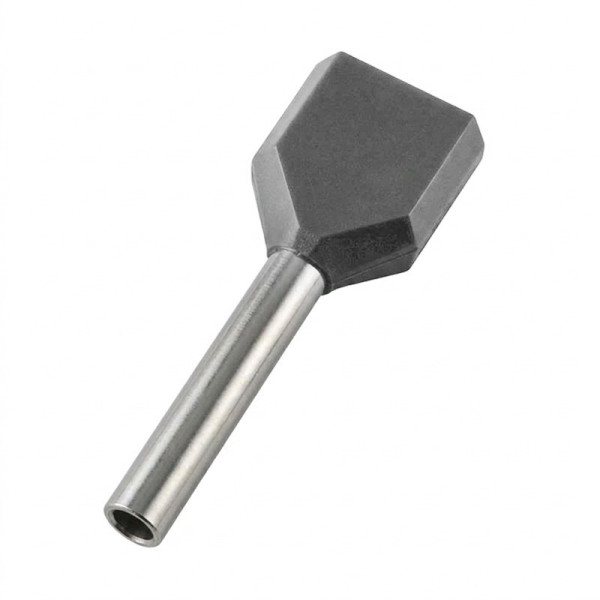

Наконечник подвійний TNSy

Подвійний наконечник-гільза TNSy TE7508 призначений для оконцювання двох гнучких багатодротяних провідників та їх підключення до контактних затискачів електротехнічного обладнання. Конструкція дає змогу розмістити два проводи в одній металевій гільзі та підготувати їх до спільного підключення до клемних блоків, набірних затискачів, розеток і автоматичних вимикачів.

Контактна частина наконечника виготовлена з міді з лудженим покриттям. Лудіння захищає метал від корозії та сприяє збереженню контактних властивостей. Для фіксації провідників застосовується опресування спеціалізованим інструментом, у результаті якого формується єдина конструкція з металевої гільзи та багатодротяних жил.

Модель TE7508 розрахована на одночасне оконцювання двох провідників перерізом 0,75 мм² кожен. Довжина контактної частини становить 12 мм. Така конструкція дає змогу підготувати два проводи до встановлення в один сумісний контактний затискач.

Ізоляційна манжета виготовлена з ПВХ, що не підтримує горіння. Вона охоплює вхідну частину металевої гільзи та допомагає організувати провідники під час монтажу. Сірий колір ізоляції використовується для візуального розпізнавання наконечника за типорозміром.

Наконечник TNSy TE7508 застосовується під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів. Він використовується для спільного оконцювання двох гнучких проводів перед їх підключенням до електротехнічного обладнання.

Технічні характеристики

Виробник	TNSy
Конструкція	Подвійна, для двох проводів
Кількість проводів	2
Переріз проводу	2 × 0,75 мм²
Матеріал гільзи	Мідь із лудженим покриттям
Матеріал ізоляції	ПВХ, що не підтримує горіння
Колір	Сірий
Метод фіксації	Опресування
Довжина контактної частини (F)	12 мм
Загальна довжина (L)	19,5 мм
Діаметр (d)	2,1 мм
Розмір (D)	5,2 мм
Ширина (B)	3,4 мм
Стандарт	ДСТУ EN 60947-1:2017
Сертифікація в Україні	Добровільна, не підлягає обов'язковому декларуванню

Застосування

Подвійний наконечник TNSy TE7508 використовують для оконцювання двох гнучких багатодротяних провідників перерізом 0,75 мм² під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів. Перед встановленням необхідно переконатися, що контактний затискач допускає підключення двох провідників через подвійний наконечник.

Характеристики

Основні характеристики

Ізоляція нагрівальної жили

ПВХ, що не підтримує горіння

Внутрішній діаметр

2,1 мм

Діаметр

5,2 мм

Довжина

19,5 мм

Матеріал

мідний з лудженням

Переріз проводу

2х0,75 мм²

Часті питання про Наконечник гільза TNSy для 2х проводів TE7512 сірий

Для чого призначений наконечник TNSy TE7512?: Він призначений для оконцювання двох гнучких багатодротяних проводів із подальшим підключенням до одного сумісного контактного затискача.

Який переріз проводів підходить для TE7512?: Наконечник розрахований на два провідники перерізом 0,75 мм² кожен, тобто 2 × 0,75 мм².

Як монтується подвійний наконечник?: Зачищені кінці обох проводів вставляють у металеву гільзу та опресовують спеціальним інструментом відповідного типорозміру.

З якого матеріалу виготовлена гільза TE7512?: Контактна частина виготовлена з міді з лудженим покриттям, яке захищає метал від корозії.

Який матеріал використовується для ізоляції?: Ізоляційна манжета виготовлена з ПВХ, що не підтримує горіння.

Які габарити має наконечник TE7512?: Загальна довжина становить 19,5 мм, довжина контактної частини — 12 мм. Діаметр становить 2,1 мм, розмір D — 5,2 мм, ширина — 3,4 мм.

Де застосовується наконечник TNSy TE7512?: Його використовують під час складання електричних щитів, монтажу клемних блоків, набірних затискачів, розеток та автоматичних вимикачів.
