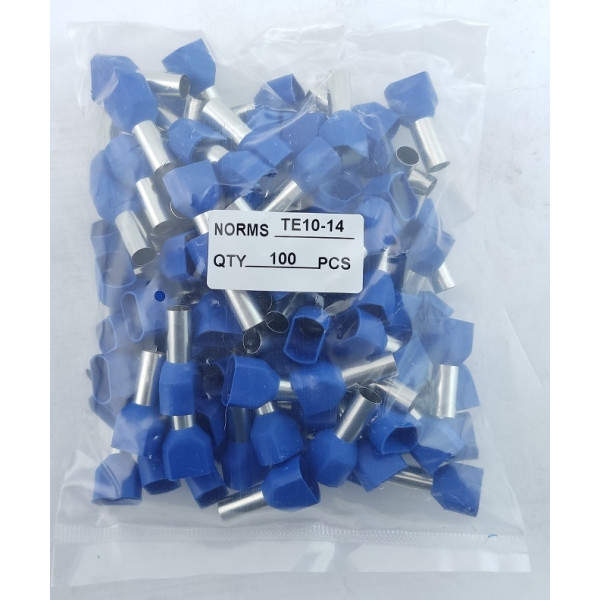

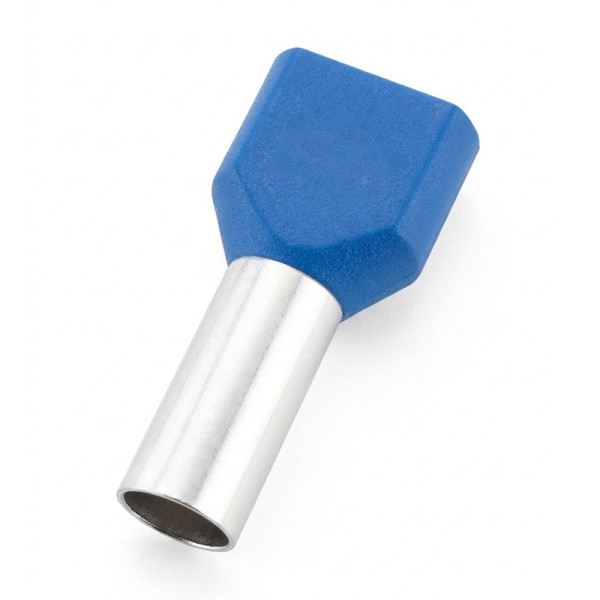

Наконечник гільза TNSy для 2х проводів TE10-14 синій

Наконечник подвійний TNSy

Подвійний наконечник-гільза TNSy TE10-14 призначений для оконцювання двох багатодротяних мідних провідників та їх подальшого підключення до одного контактного затискача. Конструкція наконечника дає змогу розмістити два проводи в одній металевій гільзі, забезпечуючи спільне підключення без необхідності окремого оконцювання кожного провідника.

Контактна частина наконечника виготовлена з міді та має луджене покриття. Така конструкція призначена для формування електричного контакту після обтискання. Фіксація провідників здійснюється методом опресування із застосуванням відповідного обтискного інструменту.

Наконечник TE10-14 розрахований на підключення двох проводів перерізом 10 мм² кожен. Подовжена контактна гільза дає змогу розмістити зачищені кінці обох провідників усередині металевої частини та виконати їх спільне обтискання.

Ізоляційна манжета з ПВХ закриває ділянку входу провідників у гільзу та допомагає виконувати монтаж. Синій колір ізоляції використовується для візуального розрізнення наконечників і полегшує підбір необхідного типорозміру під час електромонтажних робіт.

Подвійні наконечники TNSy застосовуються під час монтажу електричних щитів, розподільчих пристроїв, систем керування та автоматики. Вони використовуються в ситуаціях, коли два гнучкі провідники необхідно підключити до однієї клеми, передбаченої для відповідного перерізу провідників.

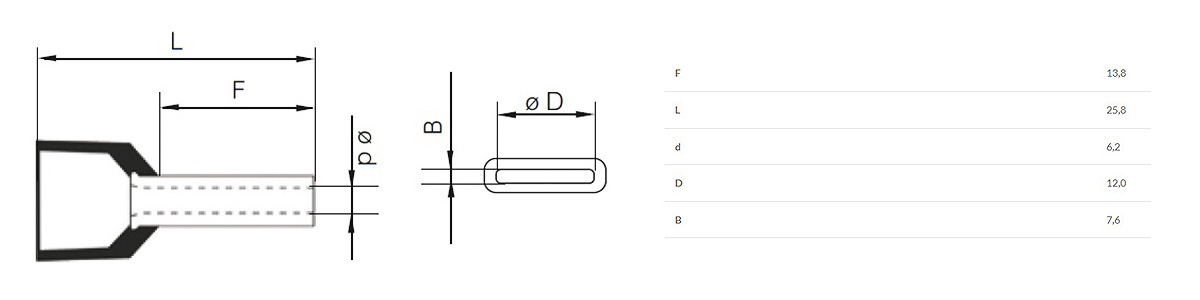

Технічні характеристики

Застосування

Наконечник TNSy TE10-14 використовують для оконцювання двох багатодротяних мідних провідників перерізом 10 мм² під час складання електричних щитів, монтажу розподільчих пристроїв та підключення електротехнічного обладнання. Він дає змогу підготувати два проводи для спільного встановлення в один контактний затискач, сумісний із таким підключенням.
