Контактор модульний ETI RA 63-40 63A 230V AC (4NO)
1 808.92 ₴
Опис
Призначення та принцип роботи модульного контактора ETI RA 63-40
Модульний контактор ETI RA 63-40 63A 230V AC — електромеханічний пристрій для дистанційного керування силовими навантаженнями змінного струму в електрощитах. При подачі керуючої напруги 230 V AC котушка замикає чотири нормально відкриті контакти (4NO), що забезпечує подачу живлення на підключені лінії. Після зняття керуючої напруги контакти розмикаються. Контактор монтується на DIN-рейку і призначений для роботи з навантаженнями до 63 А.
Де застосовується ETI RA 63-40 (4NO)
- Одночасне дистанційне вмикання/вимикання чотирьох силових ліній одним сигналом керування
- Керування групами освітлення у щитових схемах
- Автоматизація насосів, вентиляційних систем і іншого обладнання
- Комутація навантажень у житлових, комерційних та виробничих електрощитах
Ключові технічні характеристики
| Виробник | ETI |
| Модель | RA 63-40 |
| Тип | Модульний контактор |
| Номінальний струм контактів | 63 А |
| Конфігурація контактів | 4 × NO (4 нормально відкриті) |
| Напруга керування котушки | 230 V AC |
| Монтаж | на DIN-рейку |

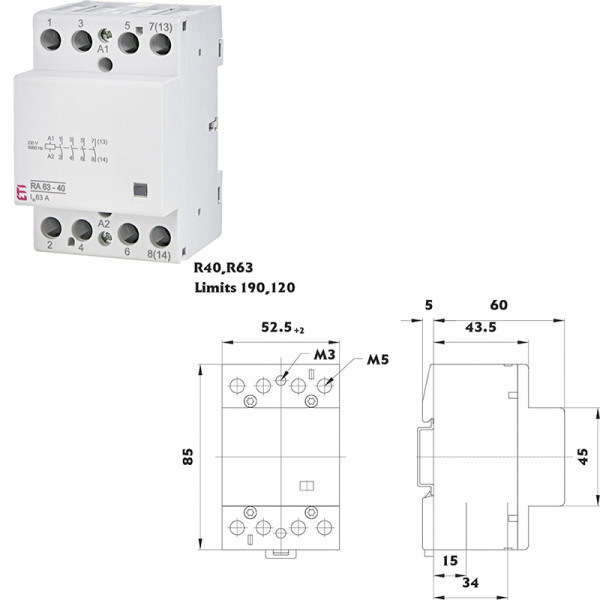

| Кількість модулів | 3 (ширина ≈ 54 мм) |
| Частота | 50/60 Hz |
Особливості конфігурації 4NO у схемах керування
Конфігурація 4NO означає, що всі чотири контакти замикаються одночасно при подачі напруги на котушку керування, що дозволяє синхронно вмикати кілька незалежних навантажень одним сигналом без додаткових допоміжних реле.
Контактор і автоматичний вимикач у щиті
Контактор ETI RA 63-40 не виконує функцію захисту від короткого замикання чи перевантаження. Для безпечної експлуатації перед контактором обов’язково встановлюється автоматичний вимикач, підібраний за перерізом кабелю і навантаженням.
Що врахувати при підборі та підключенні
Сумарний струм навантаження не повинен перевищувати 63 А, а керуюча напруга котушки повинна становити 230 V AC. Для індуктивних навантажень (насоси, двигуни, вентилятори) доцільно передбачити запас по струму і відповідний захист автоматичними вимикачами.
Часті питання про Контактор модульний ETI RA 63-40 63A 230V AC (4NO)
-
Для чого потрібен контактор ETI RA 63-40 63A?
- Контактор модульний ETI RA 63-40 застосовується для дистанційного керування чотирма силовими лініями навантаження до 63 А. Його використовують у щитах для автоматичного вмикання та вимикання освітлення, електронагрівачів, насосів, вентиляції та іншого потужного обладнання через реле, таймери або системи керування.
-
Що означає конфігурація контактів 4NO у ETI RA 63-40?
- Конфігурація 4NO означає, що контактор має чотири нормально відкриті контакти, які замикаються одночасно при подачі напруги 230V AC на котушку. Це дозволяє одним керуючим сигналом синхронно вмикати кілька потужних навантажень.
-
Яке навантаження допустиме для контактора ETI RA 63-40?
- Контактор ETI RA 63-40 розрахований на комутацію навантажень із сумарним струмом до 63 А. Він підходить для потужних груп освітлення, електронагрівачів, насосних агрегатів і вентиляційних установок. Для індуктивних навантажень рекомендується закладати запас по струму.
-
Чи можна керувати контактором ETI RA 63-40 від реле часу або термостата?
- Так, котушка контактора ETI RA 63-40 працює від 230V AC, тому його можна безпосередньо керувати таймерами, реле часу та термостатами з виходом на 230 В.
-
Скільки місця займає контактор ETI RA 63-40 в електрощиті?
- Контактор ETI RA 63-40 займає 3 DIN-модулі (приблизно 54 мм), тому при проєктуванні електрощита потрібно передбачити достатньо місця для його встановлення.
-
Чи потрібен автоматичний вимикач перед контактором ETI RA 63-40?
- Так, контактор ETI RA 63-40 не забезпечує захист від короткого замикання та перевантаження. Для захисту ліній перед ним обов’язково встановлюється автоматичний вимикач, підібраний за перерізом кабелю та типом навантаження.
