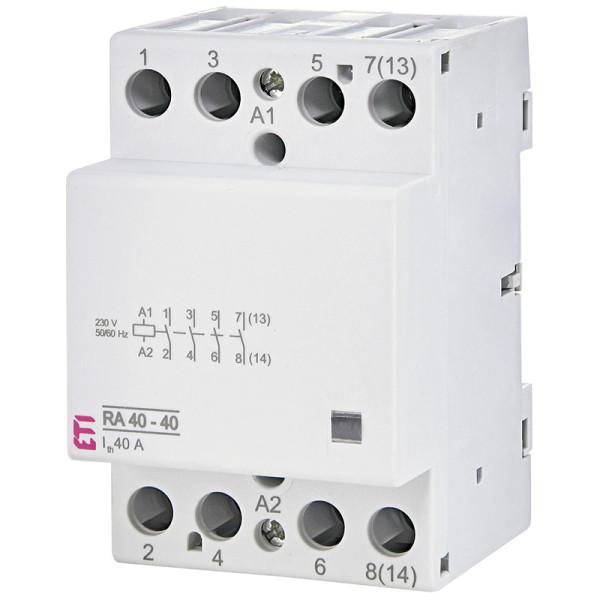

Контактор модульний ETI RA 40-40 40A 230V AC (4NO)
1 701.46 ₴
Опис
Призначення та принцип роботи модульного контактора ETI RA 40-40
Модульний контактор ETI RA 40-40 40A 230V AC — електромеханічний пристрій для дистанційного керування навантаженнями змінного струму в розподільних щитах. При подачі керуючої напруги 230 V AC котушка замикає чотири нормально відкриті контакти (4NO), забезпечуючи подачу живлення на підключені лінії. Після зняття керуючої напруги контакти розмикаються. Пристрій встановлюється в електрощит на стандартну DIN-рейку.
Де застосовується ETI RA 40-40 (4NO)
- Одночасне дистанційне вмикання/вимикання чотирьох електроліній одним керуючим сигналом
- Керування групами освітлення через реле, таймери, автоматичні системи
- Автоматизація насосів, вентиляційних систем та іншого обладнання в щитових схемах
- Комутація живлення споживачів у житлових, комерційних та виробничих електрощитах
Ключові технічні характеристики
| Виробник | ETI |
| Модель | RA 40-40 |
| Тип | Модульний контактор |
| Номінальний струм контактів | 40 А |
| Конфігурація контактів | 4 × NO (4 нормально відкриті) |
| Напруга керування котушки | 230 V AC |
| Монтаж | на DIN-рейку |
| Кількість модулів | 3 (ширина ~54 мм) |
| Частота | 50/60 Hz |
Особливості конфігурації 4NO у схемах керування
Конфігурація 4NO означає, що всі чотири контакти замикаються одночасно при подачі керуючої напруги. Це дозволяє синхронно керувати кількома незалежними групами навантажень одним сигналом керування без застосування додаткових допоміжних елементів.
Контактор і автоматичний вимикач у щиті
Контактор ETI RA 40-40 не забезпечує захисту від короткого замикання чи перевантаження. Для безпечної експлуатації перед контактором необхідно встановлювати автоматичний вимикач, підібраний відповідно до перерізу провідників і навантаження.
Що врахувати при підборі та підключенні
Сумарний струм навантаження не повинен перевищувати 40 А. Керуюча напруга на котушку має становити 230 V AC. Для індуктивних навантажень (двигуни, насоси, вентилятори) рекомендується передбачити запас по струму та відповідний захист.
Часті питання про Контактор модульний ETI RA 40-40 40A 230V AC (4NO)
-
Для чого потрібен контактор ETI RA 40-40?
- Контактор модульний ETI RA 40-40 призначений для дистанційного керування чотирма силовими лініями навантаження до 40 А. Його використовують для автоматичного вмикання та вимикання освітлення, насосів, вентиляції та іншого електрообладнання через таймери, реле або системи керування.
-
Що означає конфігурація контактів 4NO у ETI RA 40-40?
- Конфігурація 4NO означає, що всі чотири контакти є нормально відкритими та замикаються одночасно при подачі напруги 230V AC на котушку. Це дозволяє синхронно вмикати кілька незалежних ліній одним керуючим сигналом.
-
Яке навантаження можна підключати до контактора ETI RA 40-40?
- До контактів ETI RA 40-40 можна підключати освітлення, електронагрівачі, бойлери, насоси, вентиляцію та інше обладнання із сумарним струмом до 40 А. Для індуктивних навантажень потрібно передбачати запас по струму.
-
Чи можна керувати контактором ETI RA 40-40 від таймера або термостата?
- Так, контактор ETI RA 40-40 з котушкою 230V AC керується таймерами, реле часу та термостатами, які подають керуючу напругу 230 В.
-
Скільки місця займає контактор ETI RA 40-40 в електрощиті?
- Контактор ETI RA 40-40 займає 3 DIN-модулі (близько 54 мм), тому при монтажі в електрощиті потрібно передбачити достатньо місця поруч з автоматичними вимикачами та іншими модульними пристроями.
-
Чи потрібен автоматичний вимикач перед контактором ETI RA 40-40?
- Так, контактор ETI RA 40-40 не виконує функцію захисту від короткого замикання та перевантаження. Для захисту ліній перед контактором обов’язково встановлюється автоматичний вимикач.
