Для якого кабелю призначений конектор Takel MC-4 6 мм²?

Конектор призначений для підключення кабелю для сонячних панелей із номінальним перерізом 6 мм². Він використовується для створення надійних електричних з'єднань у DC-частині фотоелектричних систем.

Яку напругу та струм підтримує конектор?

Модель розрахована на номінальну напругу до 1000 В та номінальний струм до 30 А, що дозволяє використовувати її в системах сонячної генерації з відповідними електричними параметрами.

Чи захищений конектор від пилу та вологи?

Так. Ступінь захисту IP67 забезпечує високий рівень захисту з'єднання від проникнення пилу та вологи за умови правильного монтажу й повного з'єднання роз'ємів.

Як виконується монтаж конектора MC-4?

Контактні елементи з'єднуються з провідниками методом обпресування. Для отримання надійного електричного та механічного з'єднання необхідно правильно підготувати кабель і використовувати відповідний обтискний інструмент.

За якої температури можна експлуатувати конектор?

Конектор розрахований на експлуатацію за температури навколишнього середовища від -40 до +90 °C. Монтаж допускається за температури від -10 °C.

Де застосовуються конектори MC-4?

Конектори використовуються для підключення сонячних модулів, з'єднання PV-кабелів, формування стрінгів та організації кабельних підключень між елементами сонячної електростанції.

Чи підходить конектор для зовнішнього монтажу?

Так, конструкція та ступінь захисту IP67 дозволяють використовувати правильно змонтований конектор у фотоелектричних системах, обладнання яких експлуатується на відкритому повітрі.

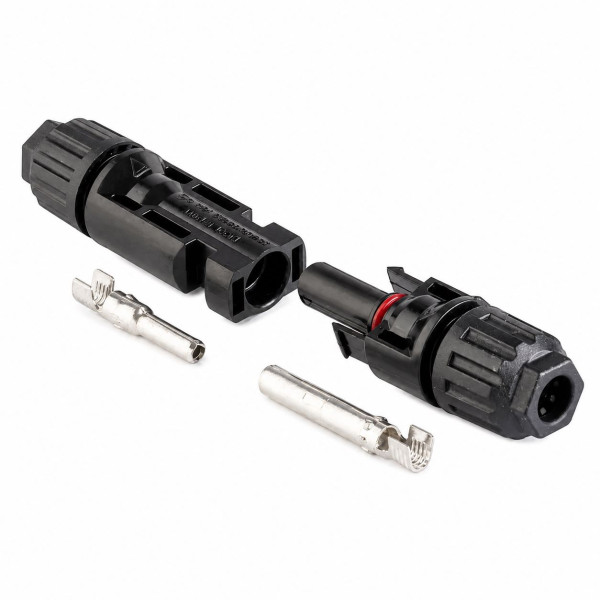

Конектор для сонячних панелей Takel MC-4 6 мм²

Виробник: Takel Модель: 31317

Все про товар

Опис

Характеристики

Відгуки 0

Часті питання

Питання0

Конектор для сонячних панелей Takel MC-4 6 мм²

Є в наявності

33.60 ₴

Купити цей товар в 1 клік:

IP:67

Довжина:89 мм

Матеріал:Мідь з лудінням; полікарбонат; гума

Номінальний струм:30 А

Переріз кабелю:6 мм²

Спосіб монтажу:Опресовування

Температура експлуатації, °С:-40....+90

Доставка

Автотранспорт Venbud (Київ)

1500

Автотранспорт Venbud (Київська область)

1500+

Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--

Оплата

Готівкою

Оплата на ФОП

Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)

Також купують з категорій

Гіпсокартон (ЛГК)

Вимикачі

Електромонтажне устаткування

Ізострічка

Автоматичні вимикачі (автомати)

Гільза з’єднувальна

Кабель і провід

Клемник та клемна колодка

Модульні контактори

Наконечники для кабелю

Реле напруги

Системи для прокладки кабелю

Гофра для кабелю

Металорукав

Пластикові кабель канали

Шини електричні та гребінки

Щити розподільчі

Розетки

Конектор для сонячних панелей Takel MC-4 6 мм²

33.60 ₴

Опис

Кабельный соединитель Takel MC-4 для солнечных батарей

Конектор для сонячних панелей Takel MC-4 6 мм² призначений для надійного з'єднання кабелів у фотоелектричних системах. Комплект складається з пари роз'ємів і використовується для підключення сонячних панелей, формування кабельних ліній між модулями та з'єднання елементів DC-частини сонячної електростанції.

Конектор MC-4 розрахований на кабель перерізом 6 мм², номінальну напругу до 1000 В і струм до 30 А. Контактне з'єднання виконується методом обпресування, що дозволяє отримати стабільний електричний контакт і надійно зафіксувати провідник. Опір контактів становить не більше 0,6 мОм.

Корпус роз'єму виготовлений із міцного ізоляційного матеріалу, а конструкція після правильного з'єднання забезпечує ступінь захисту IP67. Завдяки цьому конектор підходить для експлуатації в умовах, характерних для сонячних електростанцій. Робочий температурний діапазон становить від -40 до +90 °C, а монтаж допускається за температури від -10 °C.

Формат MC-4 забезпечує швидке та зручне з'єднання кабелів із дотриманням полярності. Конструкція роз'єму розрахована на тривалу експлуатацію та допомагає захистити місце електричного контакту від пилу й вологи. Модель застосовується як під час монтажу нових фотоелектричних систем, так і під час обслуговування або розширення наявних сонячних електростанцій.

Технічні характеристики

Характеристика	Значення
Тип	Конектор для сонячних панелей
Серія	MC-4
Артикул	507001
Номінальний переріз кабелю	6 мм²
Номінальна напруга	1000 В
Номінальний струм	30 А
Ступінь захисту	IP67
Опір контактів	≤0,6 мОм
Діаметр	18 мм
Спосіб монтажу	Обпресування
Температура експлуатації	від -40 до +90 °C
Температура монтажу	від -10 °C
Одиниця виміру	Пара

Переваги

надійне з'єднання кабелів фотоелектричної системи;
захищена конструкція для експлуатації в умовах сонячних електростанцій;
стабільний електричний контакт із низьким перехідним опором;
просте та швидке з'єднання роз'ємів;
надійна фіксація кабелю методом обпресування;
можливість використання в широкому діапазоні температур;
підходить для монтажу, ремонту та розширення PV-систем.

Сфера застосування

Конектор Takel MC-4 6 мм² використовується для підключення сонячних модулів, з'єднання PV-кабелів, формування стрінгів, підключення кабельних ліній до інверторів, захисного та комутаційного обладнання сонячних електростанцій.

Характеристики

Основні характеристики

Довжина

89 мм

Матеріал

Мідь з лудінням; полікарбонат; гума

Номінальний струм

30 А

Переріз кабелю

6 мм²

Спосіб монтажу

Опресовування

Температура експлуатації, °С

-40....+90

Часті питання про Конектор для сонячних панелей Takel MC-4 6 мм²

Для якого кабелю призначений конектор Takel MC-4 6 мм²?: Конектор призначений для підключення кабелю для сонячних панелей із номінальним перерізом 6 мм². Він використовується для створення надійних електричних з'єднань у DC-частині фотоелектричних систем.

Яку напругу та струм підтримує конектор?: Модель розрахована на номінальну напругу до 1000 В та номінальний струм до 30 А, що дозволяє використовувати її в системах сонячної генерації з відповідними електричними параметрами.

Чи захищений конектор від пилу та вологи?: Так. Ступінь захисту IP67 забезпечує високий рівень захисту з'єднання від проникнення пилу та вологи за умови правильного монтажу й повного з'єднання роз'ємів.

Як виконується монтаж конектора MC-4?: Контактні елементи з'єднуються з провідниками методом обпресування. Для отримання надійного електричного та механічного з'єднання необхідно правильно підготувати кабель і використовувати відповідний обтискний інструмент.

За якої температури можна експлуатувати конектор?: Конектор розрахований на експлуатацію за температури навколишнього середовища від -40 до +90 °C. Монтаж допускається за температури від -10 °C.

Де застосовуються конектори MC-4?: Конектори використовуються для підключення сонячних модулів, з'єднання PV-кабелів, формування стрінгів та організації кабельних підключень між елементами сонячної електростанції.

Чи підходить конектор для зовнішнього монтажу?: Так, конструкція та ступінь захисту IP67 дозволяють використовувати правильно змонтований конектор у фотоелектричних системах, обладнання яких експлуатується на відкритому повітрі.
