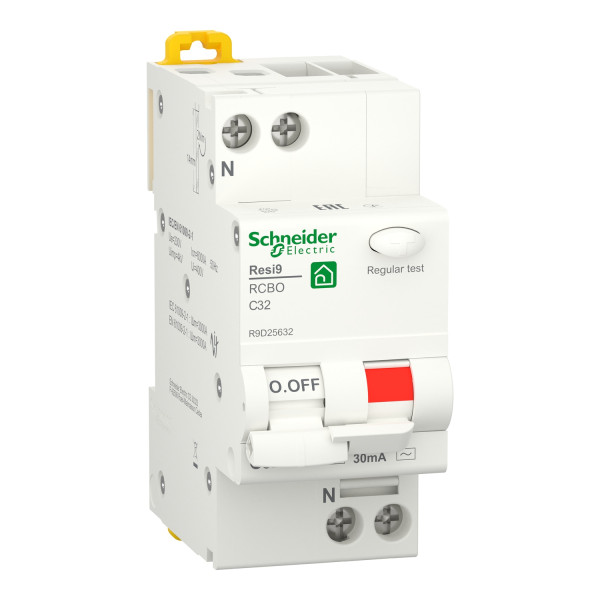

Диференційний вимикач навантаження Schneider Electric RESI9 32А 30мA 2P 6кA крива С тип АС

Диференційний автоматичний вимикач Resi9 Schneider - захист електромережі

Диференційний автоматичний вимикач Schneider Electric RESI9 призначений для комплексного захисту електричної мережі від перевантаження, короткого замикання та струмів витоку. Пристрій поєднує функції автоматичного вимикача та диференційного захисту в одному модульному корпусі, що дозволяє організувати захист окремої групи споживачів у розподільчому щиті.

Модель розрахована на роботу в однофазних мережах змінного струму та має виконання 1P+N. Номінальний струм становить 32 А, а чутливість диференційного захисту — 30 мА. Тип AC забезпечує реагування на змінний диференційний струм, а характеристика спрацьовування C підходить для електричних ліній із типовими пусковими струмами підключеного обладнання.

Захист електричної мережі та людей

Диференційний автомат Schneider Electric RESI9 контролює струм у захищеному колі та відключає живлення при виникненні небезпечного диференційного струму. Поріг спрацьовування 30 мА використовується для диференційного захисту електричних ліній і зниження ризику ураження людини електричним струмом при пошкодженні ізоляції або появі струму витоку.

Вбудований автоматичний захист реагує на перевантаження та коротке замикання. Характеристика C передбачає електромагнітне відключення в діапазоні 5–10 номінальних струмів, тому пристрій може застосовуватися для групових ліній із побутовими та іншими електричними споживачами.

Основні технічні характеристики

Конструкція та монтаж

Диференційний автомат має модульне виконання для встановлення в розподільчі електричні щити. Фіксація здійснюється на стандартній DIN-рейці, тому пристрій зручно використовувати під час складання нових щитів або модернізації вже встановлених систем.

Підключення виконується через тунельні клеми, які допускають встановлення провідників зверху або знизу. Для жорстких провідників передбачено переріз від 1 до 16 мм², для гнучких — від 1 до 10 мм². Довжина зачистки провідника становить 13 мм, рекомендований момент затягування клем — 2 Н·м.

На корпусі передбачена індикація положення контактів. Окремий прапорець дозволяє визначити спрацювання автоматичного або диференційного захисту, що спрощує пошук причини відключення електричної лінії.

Де застосовується Schneider Electric RESI9

Диференційний автомат підходить для захисту окремих групових ліній у квартирах, приватних будинках, офісах, громадських та інших об’єктах із однофазним електроживленням. Його можна використовувати для ліній розеток, освітлення та окремих електричних споживачів, якщо параметри навантаження відповідають номінальним характеристикам пристрою.

Завдяки поєднанню автоматичного та диференційного захисту один пристрій виконує одразу кілька функцій у розподільчому щиті. Відключаюча здатність 6 кА забезпечує захист від струмів короткого замикання в межах заявлених виробником параметрів.

Переваги диференційного автомата RESI9

• поєднання автоматичного та диференційного захисту в одному пристрої;
• номінальний струм 32 А для захисту відповідної групової лінії;
• диференційний струм спрацьовування 30 мА;
• тип диференційного захисту AC;
• характеристика C для автоматичного захисту від перевантаження та короткого замикання;
• відключаюча здатність 6 кА;
• миттєве спрацьовування при виникненні диференційного струму;
• монтаж на DIN-рейку;
• індикація положення контактів та окреме відображення причини спрацювання;
• електронні фільтри для зменшення ризику небажаних відключень.
