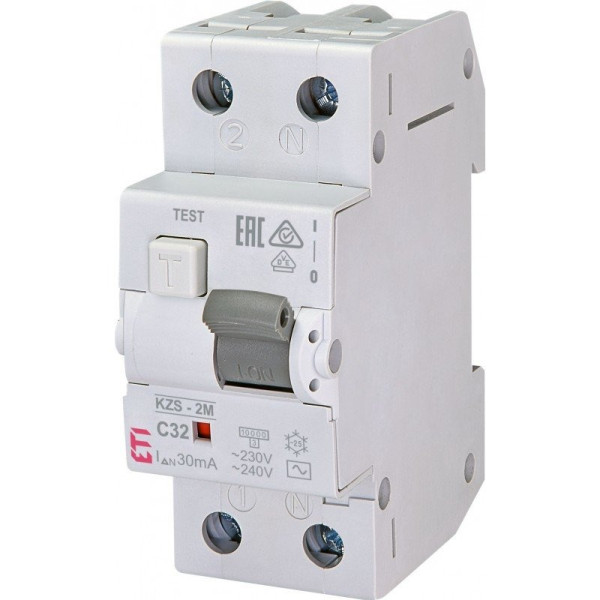

Диференційний автоматичний вимикач ETI KZS-2M C 32/0,03 тип AC (10kA)

Диференційний автоматичний вимикач ETI KZS-2M – комплексний захист електромережі

Диференційний автоматичний вимикач ETI KZS-2M C 32/0,03 тип AC (10kA) - комбінований модульний пристрій, який поєднує функції автоматичного вимикача та пристрою захисного відключення (ПЗВ). Він забезпечує захист від перевантаження, короткого замикання та витоку струму, що особливо важливо для безпечної експлуатації побутових і комерційних електромереж.

Призначення та принцип роботи

Даний диференційний автомат призначений для встановлення в розподільчих щитах однофазних мереж змінного струму. Номінальний струм 32 А та характеристика спрацювання типу C дозволяють використовувати його для ліній із помірними пусковими струмами, зокрема для освітлення, розеткових груп або окремих електроприладів.

Вбудований автоматичний вимикач із відключаючою здатністю 10 кА забезпечує надійне відключення лінії у разі аварійного зростання струму. Це захищає кабельну лінію від перегріву та пошкодження ізоляції.

Чутливість 0,03 А (30 мА) відповідає вимогам захисту людини від ураження електричним струмом. При виникненні диференційного струму витоку пристрій миттєво відключає живлення, запобігаючи небезпечним наслідкам.

Тип AC – сфера застосування

Тип AC реагує на синусоїдальний змінний струм витоку. Такий диференційний автоматичний вимикач доцільно встановлювати у мережах без значної кількості електроніки з імпульсними блоками живлення.

Оптимальні сфери застосування:

• освітлювальні групи в квартирах і приватних будинках;
• розеткові лінії для базових побутових приладів без складної електроніки;
• офісні та господарські приміщення;
• допоміжні приміщення з невисоким навантаженням.

Для ліній із великою кількістю сучасної техніки (комп’ютери, інверторні кондиціонери, пральні машини з електронним керуванням) доцільно розглядати тип A, який реагує також на пульсуючий постійний струм витоку.

Технічні особливості та конструктивні переваги

Форм-фактор 2 модулі забезпечує компактне розміщення в електрощиті та спрощує монтаж на стандартну DIN-рейку. Це зручно при комплектації нових щитів або модернізації існуючих.

Крива C передбачає спрацювання при струмах короткого замикання, що перевищують номінал у 5–10 разів. Це дозволяє уникнути помилкових відключень при короткочасних пускових навантаженнях.

Показник 10kA означає можливість безпечного відключення високих струмів короткого замикання, що актуально для об’єктів із підвищеним рівнем можливих аварійних струмів або при підключенні до потужних трансформаторних підстанцій.

Переваги використання диференційного автомата ETI

• комбінований захист: автоматичний вимикач і ПЗВ в одному корпусі;
• захист людини від ураження електричним струмом (30 мА);
• надійний захист кабельної лінії від перевантаження і короткого замикання;
• економія місця в електрощиті завдяки модульному виконанню;
• зручність монтажу та обслуговування.

У квартирі диференційний автомат 32 А часто встановлюють на окрему лінію освітлення. Це дозволяє локалізувати аварію без відключення всієї мережі. У приватному будинку його можна використовувати для захисту господарських приміщень або гаража. В офісах — для окремих груп розеток із невеликим навантаженням.

Обмеження та рекомендації щодо вибору

Номінальний струм 32 А означає, що пристрій призначений для ліній із відповідним перерізом кабелю та розрахунковим навантаженням. Не допускається використання на лініях із більшим споживанням струму без попереднього розрахунку. Тип AC не забезпечує повного захисту при наявності пульсуючих постійних струмів витоку.

Перед встановленням необхідно виконати перевірку відповідності номіналів, характеристик мережі та умов експлуатації. Монтаж має здійснюватися кваліфікованим електриком із дотриманням норм електробезпеки.
