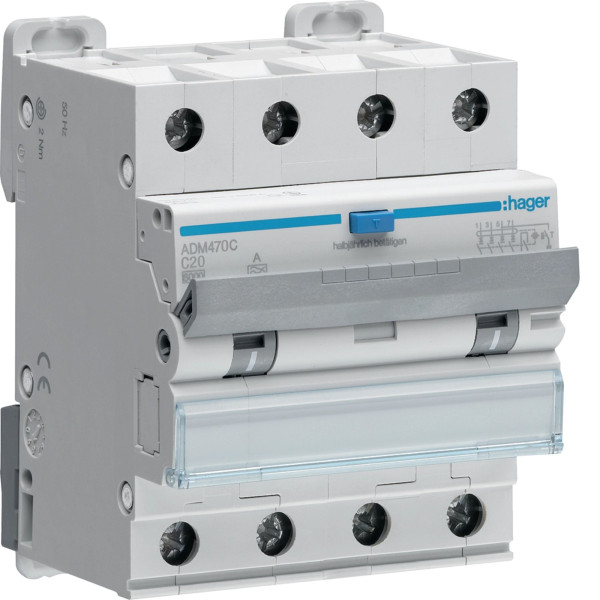

Диференціальний автоматичний вимикач Hager ADM470C 4P 6kA C 20A 30mA A

Диференціальний автоматичний вимикач Hager для комплексного захисту електромережі

Диференціальний автоматичний вимикач Hager ADM470C 4P 6kA C 20A 30mA тип A - комбінований пристрій захисту, який поєднує функції автоматичного вимикача та пристрою захисного відключення. Він призначений для одночасного захисту від перевантаження, короткого замикання та струмів витоку в трифазних і чотирипровідних мережах. Номінальний струм 20 А, характеристика спрацювання C, вимикаюча здатність 6 кА та чутливість 30 мА забезпечують ефективний і безпечний захист побутових і комерційних електроустановок.

Призначення та принцип роботи

Даний диференційний автомат 4P контролює як струм навантаження, так і баланс струмів у фазних та нульовому провідниках. У разі перевищення допустимого струму або виникнення струму витоку на землю понад 30 мА пристрій миттєво відключає живлення, запобігаючи ураженню електричним струмом та пошкодженню обладнання.

Основні функції захисту

• захист від перевантаження при перевищенні номінального струму 20 А;
• захист від короткого замикання з відключаючою здатністю 6 кА;
• захист від струмів витоку 30 мА для підвищення електробезпеки;
• виявлення змінних і пульсуючих постійних струмів витоку (тип A).

Характеристика спрацювання C дозволяє використовувати автоматичний вимикач у колах з помірними пусковими струмами, зокрема для електродвигунів, насосного обладнання, освітлення та розеткових груп.

Сфера застосування

Диференціальний автомат Hager використовується у трифазних електромережах 400 В з нейтраллю. Він підходить для встановлення у розподільчих щитах житлових будинків, квартир, офісів, виробничих приміщень і невеликих комерційних об’єктів.

• захист трифазних розеткових ліній;
• підключення електрокотлів, теплових насосів, бойлерів;
• живлення обладнання з електронними блоками керування;
• організація окремих захищених груп у щиті;
• захист ліній у вологих приміщеннях або на виробництві.

Особливості монтажу та експлуатації

Пристрій встановлюється на стандартну DIN-рейку у модульному електрощиті. Підключення повинно виконуватися кваліфікованим електриком з дотриманням вимог ПУЕ та чинних норм електробезпеки. Необхідно правильно розподілити фазні провідники та нейтраль відповідно до схеми виробника.

Обмеження та важливі нюанси

Диференціальний автомат 20А не призначений для ліній з навантаженням, що перевищує його номінальний струм. Для потужнішого обладнання необхідно обирати модель з відповідним номіналом. У мережах із високими струмами короткого замикання понад 6 кА слід застосовувати пристрої з більшою вимикаючою здатністю.

Тип A не замінює спеціалізовані пристрої для виявлення чистого постійного струму витоку, які можуть бути потрібні в окремих промислових застосуваннях.
