Для чого призначена гільза TNSy GL-150?

Вона використовується для з'єднання алюмінієвих провідників у кабельних лініях методом опресування.

Чи можна використовувати GL-150 для мідних кабелів?

Ця модель призначена для алюмінієвих провідників. Для з'єднання мідних жил або провідників із різних металів необхідно підбирати спеціальну гільзу відповідного типу.

Який інструмент потрібен для монтажу?

Застосовують механічні кліщі або гідравлічний прес із матрицею, що відповідає типорозміру гільзи та перерізу провідника.

Як підготувати кабель перед з'єднанням?

Потрібно знеструмити лінію, зняти ізоляцію на необхідній довжині та перевірити стан жил. Підготовку виконують так, щоб не пошкодити дротини провідника.

Чи потрібно ізолювати з'єднання після монтажу?

Так. Гільза не має власної ізоляції, тому після опресування потрібно відновити ізоляційний захист відповідними матеріалами з урахуванням напруги та умов експлуатації.

За яких умов можна експлуатувати гільзу?

Виробник зазначає температурний діапазон навколишнього середовища від -40 до +80 °C та допустиму середню відносну вологість до 90%. Захист готового з'єднання має відповідати умовам місця встановлення.

Гільза з'єднувальна TNSy GL-150 алюмінієва

Виробник: TechnoSystems Модель: 31903

Все про товар

Опис

Характеристики

Відгуки 0

Часті питання

Питання0

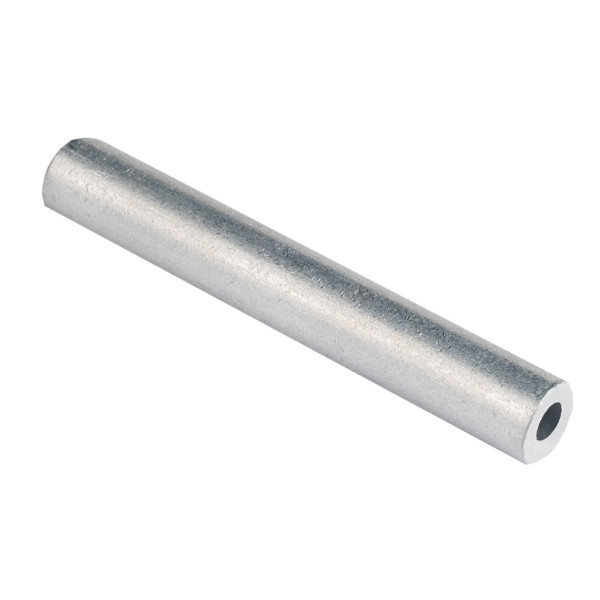

Гільза з'єднувальна TNSy GL-150 алюмінієва

Є в наявності

55.40 ₴

Купити цей товар в 1 клік:

Внутрішній діаметр:17 мм

Діаметр:25 мм

Довжина:118 мм

Застосування:з'єднання алюмінієвих кабелів

Переріз кабелю:150 мм²

Спосіб монтажу:опресування

Сфера використання:побутові та промислові електромережі

Доставка

Автотранспорт Venbud (Київ)

1700

Автотранспорт Venbud (Київська область)

1700+

Самовивіз зі складів: -- Видубичі;-- -- Нивки;-- --вул. Марка Вовчка;-- --вул. Бориспільська--

Оплата

Готівкою

Оплата на ФОП

Оплата по рахунку на ТОВ з ПДВ (мін. замовлення 5000грн)

Також купують з категорій

Гіпсокартон (ЛГК)

Вимикачі

Електромонтажне устаткування

Ізострічка

Автоматичні вимикачі (автомати)

Гільза з’єднувальна

Кабель і провід

Клемник та клемна колодка

Модульні контактори

Наконечники для кабелю

Реле напруги

Системи для прокладки кабелю

Гофра для кабелю

Металорукав

Пластикові кабель канали

Шини електричні та гребінки

Щити розподільчі

Розетки

Гільза з'єднувальна TNSy GL-150 алюмінієва

55.40 ₴

Опис

Гільза для з'єднання дротів TNSy

Гільза TNSy GL-150 використовується під час монтажу силових електричних ліній, коли потрібно з'єднати кабельні ділянки або відновити цілісність провідника. Вона дає змогу виконати з'єднання без використання гвинтових затискачів, що важливо в кабельних трасах і розподільних мережах.

Під час роботи з кабелями великого перерізу важливо дотримуватися технології з'єднання: підготувати кінці жил, правильно розмістити їх усередині гільзи та виконати опресування відповідним інструментом. Якість монтажу впливає на механічну міцність контакту та стабільність роботи електричної лінії.

Конструкція GL-150 передбачає з'єднання провідників із двох боків. Це дає змогу розмістити кінці кабелів усередині спільного корпусу та сформувати з'єднання в межах однієї монтажної операції. Після завершення робіт місце контакту потрібно захистити ізоляцією, підібраною відповідно до напруги та умов експлуатації.

Під час монтажу необхідно враховувати тип жили, її стан і сумісність із гільзою. Для опресування використовують механічний або гідравлічний прес із відповідною матрицею. Роботи виконують на знеструмленій лінії, дотримуючись вимог електробезпеки.

Технічні характеристики

Виробник	TNSy
Артикул	TNSy5502625
Тип гільзи	GL-150
Матеріал	Алюміній
Призначення	З'єднання алюмінієвих проводів і кабелів
Переріз провідника	150 мм²
Спосіб монтажу	Опресування
Зовнішній діаметр	25 мм
Внутрішній діаметр	16,5 мм
Загальна довжина	120 мм
Довжина ділянки L1	55 мм
Температура навколишнього середовища	Від -40 до +80 °C
Допустима середня відносна вологість	До 90%

Переваги

Дозволяє виконувати з'єднання кабельних ділянок у межах однієї гільзи.
Не потребує різьбового затискного механізму для фіксації провідників.
Підходить для монтажних і ремонтних робіт у силових електричних мережах.
Може використовуватися для відновлення пошкоджених ділянок кабельних ліній за умови правильного підбору компонентів і технології ремонту.
Сумісна з технологією опресування, що дає змогу виконувати монтаж за допомогою професійного пресового інструменту.

Застосування

Гільзу TNSy GL-150 застосовують під час прокладання, ремонту та обслуговування силових кабельних ліній з алюмінієвими жилами. Вона може використовуватися на промислових, комерційних та інфраструктурних об'єктах, де передбачено з'єднання провідників відповідного перерізу. Після опресування необхідно перевірити якість з'єднання та відновити ізоляцію кабелю.

Характеристики

Основні характеристики

Внутрішній діаметр

17 мм

Діаметр

25 мм

Довжина

118 мм

Застосування

з'єднання алюмінієвих кабелів

Переріз кабелю

150 мм²

Спосіб монтажу

опресування

Сфера використання

побутові та промислові електромережі

Часті питання про Гільза з'єднувальна TNSy GL-150 алюмінієва

Для чого призначена гільза TNSy GL-150?: Вона використовується для з'єднання алюмінієвих провідників у кабельних лініях методом опресування.

Чи можна використовувати GL-150 для мідних кабелів?: Ця модель призначена для алюмінієвих провідників. Для з'єднання мідних жил або провідників із різних металів необхідно підбирати спеціальну гільзу відповідного типу.

Який інструмент потрібен для монтажу?: Застосовують механічні кліщі або гідравлічний прес із матрицею, що відповідає типорозміру гільзи та перерізу провідника.

Як підготувати кабель перед з'єднанням?: Потрібно знеструмити лінію, зняти ізоляцію на необхідній довжині та перевірити стан жил. Підготовку виконують так, щоб не пошкодити дротини провідника.

Чи потрібно ізолювати з'єднання після монтажу?: Так. Гільза не має власної ізоляції, тому після опресування потрібно відновити ізоляційний захист відповідними матеріалами з урахуванням напруги та умов експлуатації.

За яких умов можна експлуатувати гільзу?: Виробник зазначає температурний діапазон навколишнього середовища від -40 до +80 °C та допустиму середню відносну вологість до 90%. Захист готового з'єднання має відповідати умовам місця встановлення.
